उत्पाद विवरण:
|
| अंशांकन तरंग दैर्ध्य (विकल्प): | अंशांकन तरंग दैर्ध्य (विकल्प) | मॉनिटर पीएम का औसत समय: | 2~1000ms |
|---|---|---|---|
| क्षीणन संक्रमण गति: | 0.1 ~ 35 डीबी/एस | हारकर लौटा: | > 25 डीबी |
| अधिकतम सुरक्षित इनपुट शक्ति: | +17dBm (बिजली निगरानी स्थिति) | DIMENSIONS: | 245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी |
| प्रमुखता देना: | मल्टीमोड ऑप्टिकली नियंत्रित ऑप्टिकल एटेन्यूएटर,8 चैनल ऑप्टिकल एटेन्यूएटर |
||

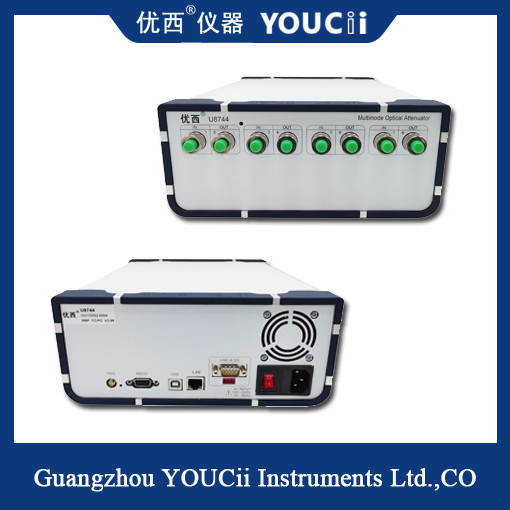

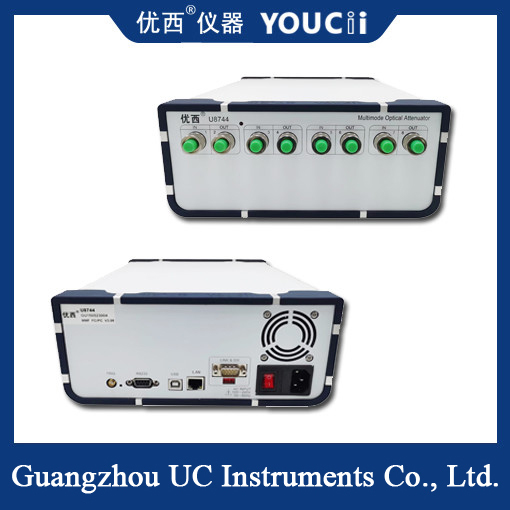

8-चैनल मल्टीमोड ऑप्टिकल नियंत्रित ऑप्टिकल एटेन्यूएटर उच्च दक्षता
उत्पाद व्यवहार्यता:
सक्रिय ऑप्टिकल मॉड्यूल/ऑप्टिकल डिवाइस परीक्षण:
ऑप्टिकल ट्रांसीवर मॉड्यूल के मल्टी-चैनल त्रुटि माप में, समानांतर डेटा माप का एहसास होता है।
ऑप्टिकल प्राप्त मॉड्यूल की संवेदनशीलता माप में, यह समानांतर, तेज़ और सटीक ऑप्टिकल पावर इनपुट प्रदान करता है;
200 एमएस ऑप्टिकल पावर नियंत्रण स्थिरता समय, परीक्षण दक्षता में काफी सुधार करता है।
ऑप्टिकल संचार नेटवर्क एकीकरण परीक्षण:
ऑप्टिकल संचार नेटवर्क एकीकरण में नेटवर्क ट्रांसमिशन प्रदर्शन और नेटवर्क प्रबंधन कार्यों का परीक्षण करें।
उत्पाद की विशेषताएँ:
ऑप्टिकल क्षीणन और ऑप्टिकल पावर आउटपुट को जल्दी और सटीक रूप से सेट किया जा सकता है, और ऑप्टिकल पावर नियंत्रण स्थिरता का समय 200 एमएस से कम है।
मल्टी-चैनल एटेन्यूएटर को एक ही समय में सेट किया जाता है, और कई पोर्ट को एक साथ मापा जाता है, जिससे बहुत अधिक माप समय की बचत होती है;
अंतर्निर्मित उच्च परिशुद्धता ऑप्टिकल पावर मीटर बिजली निगरानी की स्थिरता और सटीकता सुनिश्चित करता है;
सरल ऑपरेशन, सहज ग्राफिकल यूजर इंटरफेस, मल्टी-चैनल डेटा पूर्वावलोकन, एक नज़र में परीक्षण स्थिति।
छोटे आकार, कॉम्पैक्ट संरचना, दो 4-चैनल कैस्केड डिवाइस, को उपयोग करने के लिए 8-चैनल डिवाइस के रूप में पहचाना जा सकता है।
विनिर्देश
| 型号नमूना # | यू8748 |
| एटेन्यूएटर रेंज | 0~35 डीबी(40डीबी प्रकार) |
| अंशांकन तरंगदैर्घ्य (विकल्प) | 850 एनएम (अन्य तरंग दैर्ध्य वैकल्पिक हैं) |
| निविष्ट वस्तु का नुकसान | ≤ 1.8 डीबी टाइप 1.5 डीबी |
| फाइबर प्रकार | 50/125um, 62.5/125um MMF स्व-अनुकूलन |
| कनेक्टर प्रकार | एफसी/यूपीसी कनेक्टर |
| क्षीणन सटीकता |
± 0.20 डीबी (0 ~ 20 डीबी), ± 0.30 डीबी (20 ~ 35 डीबी) ± 0.05 डीबी (पावर नियंत्रण के साथ 0 ~ 30 डीबी) |
| repeatability | ±0.05 डीबी |
| मॉनिटर पीएम का औसत समय | 2~1000 एमएस |
| निपटान समय | 200 मि.से |
| क्षीणन संक्रमण गति | 0.1 ~ 35 डीबी/एस |
| हारकर लौटा | > 25 डीबी |
| संचार इंटरफेस | पीसी द्वारा आरएस232, यूएसबी, आरजे45 नियंत्रण |
| अधिकतम सुरक्षित इनपुट पावर | +17dBm (पावर मॉनिटरिंग स्थिति) |
| पुनर्अंशांकन अवधि | 2 साल |
| प्रचालन तापमान | 0～ +40℃ |
| भंडारण तापमान | -30～+80℃ |
| शक्ति | 100~240 वी |
| DIMENSIONS | 245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी |
| वज़न | 5 किग्रा |
नोट: U8741 सिंगल-चैनल है, U8742 डुअल-चैनल है, और U8748 8-चैनल है।
एटेन्यूएटर का सिद्धांत:
एटेन्यूएटर एक सर्किट है जिसका उपयोग एक निर्दिष्ट आवृत्ति सीमा के भीतर पूर्व निर्धारित क्षीणन को पेश करने के लिए किया जाता है।यह आम तौर पर पेश किए गए डेसिबल की संख्या और विशेषता प्रतिबाधा के ओम की संख्या से इंगित किया जाता है।कई पोर्ट की स्तर की आवश्यकताओं को पूरा करने के लिए केबल टीवी सिस्टम में एटेन्यूएटर्स का व्यापक रूप से उपयोग किया जाता है।जैसे कि एम्पलीफायर इनपुट, आउटपुट स्तर नियंत्रण, शाखा क्षीणन नियंत्रण।एटेन्यूएटर्स निष्क्रिय एटेन्यूएटर्स और सक्रिय एटेन्यूएटर्स दो प्रकार के होते हैं।सक्रिय एटेन्यूएटर को अन्य थर्मल तत्वों के साथ जोड़कर एक वेरिएबल एटेन्यूएटर बनाया जाता है, जिसका उपयोग स्वचालित लाभ या ढलान नियंत्रण सर्किट के लिए एम्पलीफायर में किया जाता है।निष्क्रिय एटेन्यूएटर्स में निश्चित एटेन्यूएटर्स और एडजस्टेबल एटेन्यूएटर्स होते हैं।
