उत्पाद विवरण:
|
| डेटा दर सीमा: | 25.6~28.1(जीबीपीएस) | घड़ी रिकवरी आउटपुट आवृत्ति विभाजन अनुपात: | 2 / 4 / 8 / 16 / 64 |
|---|---|---|---|
| आउटपुट विद्युत घड़ी आयाम: | 800（विशिष्ट मूल्य） | क्लॉक आउटपुट बेतरतीब ढंग से हिलता है: | 300~800 फीट |
| बिजली आपूर्ति वोल्टेज (बाहरी बिजली इनपुट वोल्टेज): | 4~5.5 ((V) | घड़ी आवृत्ति (उदाहरण के लिए 28.1Gbps): | 0.11~14.05 ((GHz) |
| प्रमुखता देना: | बहु आवृत्ति विभाजन घड़ी वसूली उपकरण,100Gbps घड़ी रिकवरी उपकरण |
||
100Gbps मल्टी-फ़्रीक्वेंसी डिवीज़न क्लॉक रिकवरी इंस्ट्रूमेंट

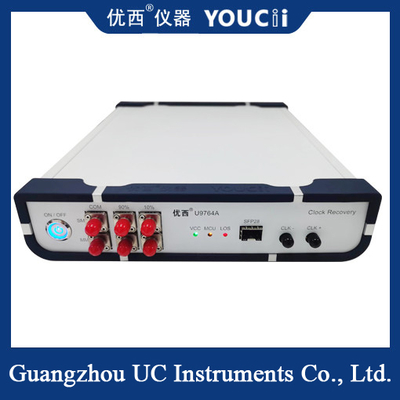

U9764A CDR (क्लॉक रिकवरी इंस्ट्रूमेंट) का उपयोग मुख्य रूप से उन परीक्षण वातावरणों में क्लॉक रिकवरी सिग्नल प्रदान करने के लिए किया जाता है जहां कोई क्लॉक ट्रिगर नहीं होता है, इस प्रकार डिवाइस के ऑप्टिकल आई पैटर्न का परीक्षण एक सैंपलिंग ऑसिलोस्कोप के साथ किया जाता है। विशिष्ट अनुप्रयोग ऑप्टिकल नेटवर्क डिवाइस का परीक्षण करना है, या PON अनुप्रयोगों में BOB उत्पादों के लिए, क्योंकि ऑप्टिकल डिवाइस में स्वयं एक स्प्लिट क्लॉक आउटपुट नहीं होता है, इसलिए ऑप्टिकल आई मैप का परीक्षण करते समय सैंपलिंग ऑसिलोस्कोप को ट्रिगर करने के लिए क्लॉक सिग्नल को पुनर्प्राप्त करने की आवश्यकता होती है।
U9764A CDR एक SFP28 ऑप्टिकल पोर्ट से लैस है, जो SFP28 के साथ पैक किए गए पारंपरिक SFP28, SR, LR और BIDI ऑप्टिकल मॉड्यूल के लिए उपयुक्त है। ऑप्टिकल सिग्नल को एक इलेक्ट्रिकल सिग्नल में बदलने के लिए केवल ऑप्टिकल मॉड्यूल के रिसीविंग एंड की आवश्यकता होती है, और CDR इलेक्ट्रिकल सिग्नल की क्लॉक को निकालेगा और इसे आउटपुट करेगा। क्लॉक सिग्नल का उपयोग मुख्य रूप से ऑसिलोस्कोप के ट्रिगर सिग्नल के लिए किया जाता है।
| नहीं। |
तकनीकी |
अधिकतम | न्यूनतम |
इकाई |
| 1 |
डेटा दर सीमा |
28.1 | 25.6 | Gbps |
| 2 |
तरंग दैर्ध्य सीमा |
1600 | 800 | nm |
| 3 |
ऑप्टिकल इनपुट रेंज (मॉड्यूल संवेदनशीलता द्वारा निर्धारित) |
+3 | -12 | dBm |
| 4 |
क्लॉक रिकवरी आउटपुट फ़्रीक्वेंसी डिवीज़न अनुपात |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
आउटपुट इलेक्ट्रिकल क्लॉक एम्पलीट्यूड |
800 (विशिष्ट मान) | mVpp | |
| 6 | CML क्लॉक डिफरेंशियल आउटपुट स्विंग | 800 | 200 | mVpp |
| 7 |
क्लॉक आउटपुट जिटर बेतरतीब ढंग से |
800 | 300 | fs |
| 8 |
क्लॉक फ़्रीक्वेंसी (उदाहरण के रूप में 28.1Gbps) |
14.05 | 0.11 | GHz |
| 9 |
आंतरिक सिग्नल लॉस डिटेक्शन (LOS) |
128 (ड्यूटी पर) | 5 (संवेदनशीलता) | mV |
| 10 |
पावर सप्लाई वोल्टेज (बाहरी पावर इनपुट वोल्टेज) |
5.5 | 4 | V |
| 11 |
ऑपरेटिंग तापमान |
70 | 10 | ℃ |
| 12 |
अनुकूली मॉड्यूल प्रकार |
SFP28,SR,LR,BIDI | ||
क्लॉक रिकवरी डिवाइस क्या है?
एक क्लॉक रिकवरी यूनिट एक ऐसा उपकरण है जिसका उपयोग डिजिटल संचार में क्लॉक सिग्नल को पुनर्प्राप्त करने के लिए किया जाता है। डिजिटल संचार में, सही डेटा ट्रांसमिशन सुनिश्चित करने के लिए प्रेषक और रिसीवर के बीच एक सिंक्रनाइज़ क्लॉक सिग्नल की आवश्यकता होती है। क्लॉक रिकवरी इंस्ट्रूमेंट का कार्य प्राप्त डेटा स्ट्रीम से सही क्लॉक सिग्नल निकालना है।
क्लॉक रिकवरी इंस्ट्रूमेंट का उपयोग आमतौर पर ऑप्टिकल फाइबर संचार, सैटेलाइट संचार, ईथरनेट और अन्य हाई-स्पीड डिजिटल संचार प्रणालियों में किया जाता है। इन प्रणालियों में, डेटा डिजिटल रूप में प्रेषित होता है, और क्लॉक सिग्नल का उपयोग डेटा की ट्रांसमिशन दर और समय अंतराल को निर्धारित करने के लिए किया जाता है। क्लॉक जिटर, क्लॉक ड्रिफ्ट, या ट्रांसमिशन शोर जैसी संभावित समस्याओं के कारण, रिसीवर को एक सटीक क्लॉक सिग्नल को पुन: उत्पन्न करने के लिए एक क्लॉक रिकवरी मीटर का उपयोग करने की आवश्यकता होती है।
क्लॉक रिकवरी डिवाइस का कार्य सिद्धांत आमतौर पर एक फेज़-लॉक्ड लूप (PLL) या संबंधित तकनीक पर आधारित होता है। प्राप्त डेटा स्ट्रीम में क्लॉक जानकारी के आधार पर, यह स्थानीय क्लॉक को समायोजित करता है ताकि इसे भेजने वाले सिरे के साथ सिंक्रनाइज़ रखा जा सके। स्थानीय क्लॉक की आवृत्ति और फेज़ को लगातार समायोजित करके, क्लॉक रिकवरी डिवाइस धीरे-धीरे क्लॉक ऑफ़सेट को समाप्त कर सकता है, इस प्रकार सटीक क्लॉक सिग्नल की रिकवरी प्राप्त कर सकता है।
क्लॉक रिकवरी मीटर का प्रदर्शन और कार्यक्षमता एप्लिकेशन और आवश्यकताओं के आधार पर भिन्न होगी। कुछ उन्नत क्लॉक रिकवरी डिवाइस में अनुकूली कार्य हो सकते हैं, जिन्हें विभिन्न संचार वातावरणों और डेटा दरों के अनुकूल होने के लिए प्रेषित सिग्नल की विशेषताओं के अनुसार गतिशील रूप से समायोजित किया जा सकता है। इसके अतिरिक्त, क्लॉक रिकवरी मीटर में बिट त्रुटि दर का पता लगाने, जिटर विश्लेषण और क्लॉक आउटपुट इंटरफेस जैसी अतिरिक्त सुविधाएँ शामिल हो सकती हैं ताकि संचार प्रणाली के प्रदर्शन का विश्लेषण और निगरानी करने में मदद मिल सके। संक्षेप में, क्लॉक रिकवरी इंस्ट्रूमेंट डिजिटल संचार प्रणाली में एक महत्वपूर्ण भूमिका निभाता है, यह प्राप्त डेटा स्ट्रीम से सटीक क्लॉक सिग्नल निकाल सकता है ताकि डेटा के सही ट्रांसमिशन और सिंक्रनाइज़ेशन को सुनिश्चित किया जा सके।
