उत्पाद विवरण:
|
| डेटा दर सीमा: | 0.155~11.3 ((जीबीपीएस) | ऑप्टिकल इनपुट रेंज (मॉड्यूल संवेदनशीलता से निर्धारित): | 3~15 ((dBm) |
|---|---|---|---|
| परिचालन तापमान: | 85~-40°C | तरंग दैर्ध्य रेंज: | 800~1600एनएम |
| प्रमुखता देना: | पूर्ण दर घड़ी वसूली उपकरण,10Gbps पूर्ण दर घड़ी वसूली उपकरण |
||

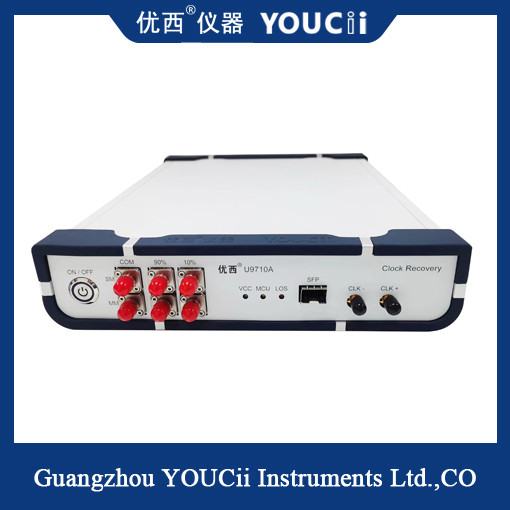

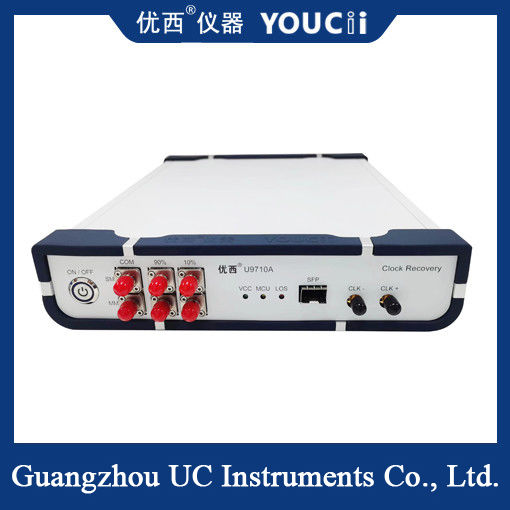

10Gbps पूर्ण दर क्लॉक रिकवरी डिवाइस 2/4 आवृत्ति विभाजन
U9710 CDR (क्लॉक रिकवरी मॉड्यूल) का उपयोग मुख्य रूप से परीक्षण वातावरण में क्लॉक रिकवरी सिग्नल प्रदान करने के लिए किया जाता है, बिना क्लॉक को ट्रिगर किए, ताकि डिवाइस के ऑप्टिकल आई डायग्राम का परीक्षण करने के लिए सैंपलिंग ऑसिलोस्कोप का उपयोग किया जा सके। विशिष्ट अनुप्रयोग ऑप्टिकल नेटवर्क उपकरण या PON अनुप्रयोग में BOB उत्पाद का परीक्षण है। क्योंकि फोटोमेट्रिक डिवाइस में स्वयं कोई आवृत्ति विभाजन क्लॉक आउटपुट नहीं होता है, इसलिए ऑप्टिकल आई डायग्राम का परीक्षण करते समय सैंपलिंग ऑसिलोस्कोप को ट्रिगर करने के लिए क्लॉक सिग्नल को पुनर्प्राप्त करना आवश्यक है।
U9710 CDR में एक SFP ऑप्टिकल पोर्ट है, जो SFP एन्कैप्सुलेटेड पारंपरिक SFP, SFP+, OLT SFP और अन्य ऑप्टिकल मॉड्यूल के लिए उपयुक्त है। इसे केवल ऑप्टिकल मॉड्यूल के रिसीविंग एंड की आवश्यकता होती है जो ऑप्टिकल सिग्नल को इलेक्ट्रिकल सिग्नल में परिवर्तित करे, और फिर इलेक्ट्रिकल सिग्नल की क्लॉक को निकालें और आउटपुट करे। क्लॉक सिग्नल का उपयोग मुख्य रूप से ऑसिलोस्कोप के ट्रिगर सिग्नल के लिए किया जाता है। यह डिवाइस दर के लिए स्वयं अनुकूलित होता है और सॉफ्टवेयर कॉन्फ़िगरेशन की आवश्यकता नहीं होती है।
10G क्लॉक रिकवरी इंस्ट्रूमेंट का उपयोग मुख्य रूप से सिग्नल स्रोत की क्लॉक आवृत्ति को पुनर्स्थापित करने के लिए किया जाता है ताकि डेटा ट्रांसमिशन की स्थिरता और विश्वसनीयता सुनिश्चित की जा सके। कुछ हाई-स्पीड संचार प्रणालियों और नेटवर्क उपकरणों में, डेटा ट्रांसमिशन की गति बहुत तेज़ होती है, इसलिए यह सुनिश्चित करने के लिए कि डेटा सिंक्रोनस रूप से प्रेषित हो, एक बहुत ही सटीक क्लॉक सिग्नल की आवश्यकता होती है। यदि क्लॉक सिग्नल विचलित या अस्थिर है, तो इसके परिणामस्वरूप डेटा हानि या ट्रांसमिशन त्रुटियां हो सकती हैं।
| नहीं। | विशेषताएँ | अधिकतम। | न्यूनतम। | इकाई |
| 1 | डेटा दर सीमा | 11.3 | 0.155 | Gbps |
| 2 | तरंग दैर्ध्य सीमा | 1600 | 800 | nm |
| 3 | ऑप्टिकल इनपुट रेंज (मॉड्यूल संवेदनशीलता द्वारा निर्धारित) | +3 | -15 | dBm |
| 4 | आउटपुट रिकवर्ड इलेक्ट्रिकल क्लॉक रेंज | 5.65 / 2.825 | 0.0775/0.03875 | GHz |
| 5 | आउटपुट इलेक्ट्रिकल क्लॉक एम्पलीट्यूड | 600 (विशिष्ट मान) | mVpp | |
| 6 | क्लॉक राइज टाइम (OC-192)(20%~80%) | 33.1 | 22.2 | ps |
| 7 | क्लॉक फॉल टाइम (OC-192)(80%~20%) | 33.7 | 23.9 | ps |
| 8 | आउटपुट जिटर (10.3125Gbps) | 1 (विशिष्ट मान) | ps | |
| 9 | क्लॉक आवृत्ति (10.3125Gbps दर, 2/4 से विभाजित) | 5.156 / 2.578 | 5.156 / 2.578 | GHz |
| 10 | सिग्नल डिटेक्ट (LOS) का आंतरिक नुकसान | 128 (ओवरलोड) | 5 (संवेदनशीलता) | mV |
| 11 | बिजली आपूर्ति वोल्टेज (बाहरी बिजली आपूर्ति का इनपुट वोल्टेज) | 5.5 | 4 | V |
| 12 | ऑपरेटिंग तापमान | 85 | -40 | °C |
