उत्पाद विवरण:
|
| Calibration Wavelength (Option): | 850 nm (Other wavelengths are optional) | Fiber Type: | 50/125um, 62.5/125um MMF self-adaptation |
|---|---|---|---|
| Repeatability: | ±0.05 dB | Communication Interface: | RS232, USB, RJ45 Control by PC |
| Maximum safe input power: | +17dBm (Power monitoring status) | Dimensions: | 245mm W, 105mm H, 320 mm D |
| प्रमुखता देना: | स्थिरता समय क्षीणक,4 चैनल मल्टीमोड एटेंन्यूएटर,मल्टीमोड एटेंन्यूएटर |
||

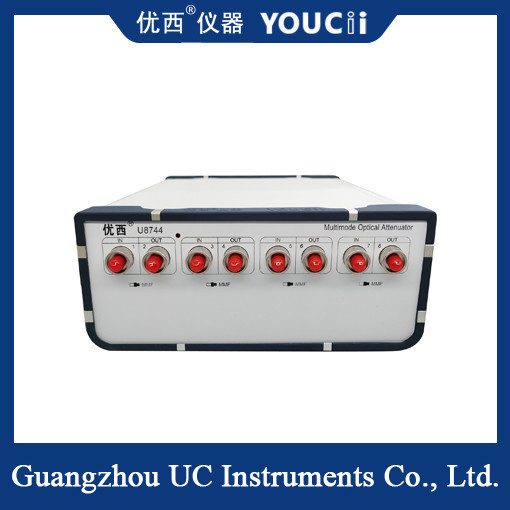

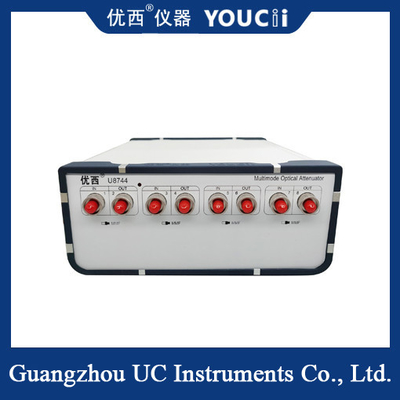

4 चैनल मल्टीमोड एटेंन्यूएटर 200 एमएस ऑप्टिकल पावर कंट्रोल स्थिरता समय
आवेदन:
सक्रिय ऑप्टिकल मॉड्यूल/ऑप्टिकल डिवाइस परीक्षणः
ऑप्टिकल ट्रांससीवर मॉड्यूल के मल्टी-चैनल त्रुटि माप में, समानांतर डेटा माप महसूस किया जाता है।तेज और सटीक ऑप्टिकल पावर इनपुट;200ms ऑप्टिकल शक्ति नियंत्रण स्थिरता समय, बहुत परीक्षण दक्षता में सुधार.
ऑप्टिकल संचार नेटवर्क एकीकरण परीक्षणः
ऑप्टिकल संचार नेटवर्क एकीकरण में नेटवर्क संचरण प्रदर्शन और नेटवर्क प्रबंधन कार्यों का परीक्षण करना।
विशेषताएं:
ऑप्टिकल क्षीणन और ऑप्टिकल पावर आउटपुट को जल्दी और सटीक रूप से सेट किया जा सकता है, और ऑप्टिकल पावर कंट्रोल स्थिरता समय 200 एमएस से कम है। मल्टी-चैनल एटेंन्यूएटर एक ही समय में सेट किया जाता है,और कई बंदरगाहों को एक साथ मापा जाता है, जो मापने के समय को बहुत बचाता है; अंतर्निहित उच्च परिशुद्धता वाले ऑप्टिकल पावर मीटर बिजली की निगरानी की स्थिरता और सटीकता सुनिश्चित करता है;
सरल संचालन, सहज ग्राफिकल यूजर इंटरफेस, मल्टी-चैनल डेटा पूर्वावलोकन, एक नज़र में परीक्षण की स्थिति।
4-चैनल मल्टीमोड एटेंचुएटर की मुख्य विशेषताओं में शामिल हैंः
बहु-चैनल डिजाइनः चार स्वतंत्र चैनलों के साथ, प्रसंस्करण दक्षता में सुधार के लिए एक ही समय में कई ऑप्टिकल संकेतों को संसाधित किया जा सकता है।
सटीक समायोजन: ऑप्टिकल सिग्नल की मंदता की डिग्री को सटीक रूप से नियंत्रित करके यह सुनिश्चित करना संभव है कि ऑप्टिकल सिग्नल के पास संचरण के दौरान उचित शक्ति हो।
अच्छी स्थिरता: उच्च गुणवत्ता वाली ऑप्टिकल सामग्री और उन्नत विनिर्माण प्रक्रियाओं का उपयोग यह सुनिश्चित करने के लिए किया जाता है कि एटेंचुएटर का दीर्घकालिक स्थिर प्रदर्शन हो।
संचालित करने में आसानः इसमें आमतौर पर एक सहज उपयोगकर्ता इंटरफ़ेस और सरल संचालन मोड होता है, जो उपयोगकर्ताओं के लिए ऑप्टिकल संकेतों को समायोजित करने और नियंत्रित करने के लिए सुविधाजनक होता है।
विनिर्देश
| मॉडल # | U8744 |
| क्षीणक रेंज | 0~35 dB ((40dB प्रकार) |
| कैलिब्रेशन तरंग दैर्ध्य (विकल्प) | 850 एनएम (अन्य तरंग दैर्ध्य वैकल्पिक हैं) |
| सम्मिलन हानि | ≤ 1.8 dB टाइप 1.5dB |
| फाइबर का प्रकार | 50/125um, 62.5/125um MMF स्व-अनुकूलन |
| कनेक्टर का प्रकार | FC/UPC कनेक्टर |
| क्षीणन सटीकता |
± 0.20 dB (0 ~ 20 dB), ± 0.30 dB (20 ~ 35 dB) ± 0.05 dB (0 ~ 30 dB पावर कंट्रोल के साथ) |
| पुनरावृत्ति | ±0.05 डीबी |
| मॉनिटर पीएम का औसत समय | 2 से 1000 एमएस |
| निपटान का समय | 200ms |
| क्षीणन संक्रमण गति | 0.1 ~ 35 dB/s |
| रिटर्न हानि | > 25 डीबी |
| संचार इंटरफ़ेस | RS232, USB, RJ45 पीसी द्वारा नियंत्रण |
| अधिकतम सुरक्षित इनपुट शक्ति | +17dBm (पावर मॉनिटरिंग स्थिति) |
| पुनर्मूल्यांकन अवधि | दो वर्ष |
| ऑपरेशन तापमान | 0 ̊ +40°C |
| भंडारण तापमान | -30 ̊+80°C |
| शक्ति | 100~240 वी |
| आयाम | 245mm W, 105mm H, 320mm D |
| वजन | 5 किलो |
