उत्पाद विवरण:
|
| तरंग दैर्ध्य रेंज (एकल मोड): | 1250~1650 एनएम | ऑप्टिकल इनपुट रेंज: | -15~+5 डीबीएम |
|---|---|---|---|
| सीएमएल घड़ी अंतर आउटपुट आयाम: | 200 ~ 800 एमवीपीपी | परिचालन तापमान: | 10~70 °C |
| प्रमुखता देना: | एनआरजेड क्लॉक रिकवरी मॉड्यूल,PAM4 क्लॉक रिकवरी मॉड्यूल,32Gbaud क्लॉक रिकवरी मॉड्यूल |
||

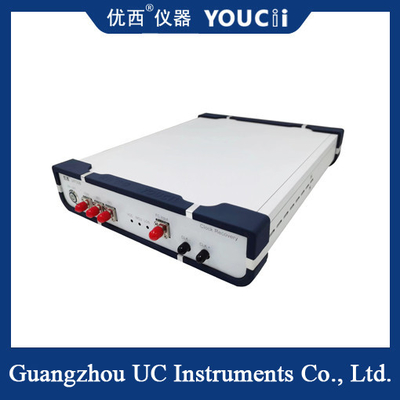

एनआरजेड और पीएएम4 सिग्नल क्लॉक रिकवरी मॉड्यूल के लिए 32Gbaud PAM4 सीडीआर समर्थन
उत्पाद का अवलोकन
एक घड़ी रिकवरी डिवाइस इनपुट डेटा (या घड़ी) सिग्नल प्राप्त कर सकता है, इसे चरण-लॉक लूप (PLL) सर्किट का उपयोग करके लॉक कर सकता है, और एक रिकवरी घड़ी आउटपुट कर सकता है।बरामद घड़ी का उपयोग ऑसिलोस्कोप या BERT के समय संदर्भ के रूप में किया जा सकता हैजब नमूनाकरण ऑसिलोस्कोप ने ऑप्टिकल आंख के पैटर्न और तरंग रूप का परीक्षण किया है, तो मापा संकेत के समान मूल के क्रॉसओवर घड़ी को ट्रिगर करने की आवश्यकता होती है।सीडीआर (घड़ी वसूली) मॉड्यूल मुख्य रूप से ऑसिलोस्कोप परीक्षण ऑप्टिकल नेत्र मानचित्र के लिए नमूना लेने के लिए प्रयोग किया जाता है, लेकिन एक ट्रिगर घड़ी परीक्षण वातावरण प्रदान नहीं करता है, विशिष्ट अनुप्रयोग ऑप्टिकल नेटवर्क उपकरण का परीक्षण है,क्योंकि मापी गई डिवाइस में स्वयं एक आवृत्ति विभाजन घड़ी आउटपुट नहीं है, ऑप्टिकल नेत्र मानचित्र के परीक्षण में नमूनाकरण ऑसिलोस्कोप को ट्रिगर करने के लिए घड़ी संकेत को पुनर्प्राप्त करने की आवश्यकता है।
एक एफसी ऑप्टिकल इंटरफेस एडाप्टर के साथ U9720B सीडीआर, पारंपरिक SFP28/56, SR, LR और BIDI और ऑप्टिकल सिग्नल एक्सेस के अन्य मॉड्यूल के लिए उपयुक्त, NRZ और PAM4 सिग्नल का समर्थन करता है,विद्युत संकेतों में ऑप्टिकल संकेत प्राप्त करने के लिए एफसी ऑप्टिकल इंटरफ़ेस, सीडीआर तब सिग्नल घड़ी और आउटपुट निकालते हैं। घड़ी संकेत मुख्य रूप से ऑसिलोस्कोप के ट्रिगर सिग्नल के रूप में उपयोग किया जाता है।
सीडीआर के मुख्य मापदंड:
1) क्लॉक रिकवरी रेंजः 25~ 32 Gbps ((GBaud);
2) NRZ और PAM4 दोनों संकेतों का समर्थन करें;
3) तरंग दैर्ध्य सीमाः समर्थन एकल मोड 1250 ~ 1650 एनएम;
4) ऑप्टिकल इनपुट रेंजः +5 ~ -15dBm;
5) घड़ी आउटपुट आवृत्ति विभाजन अनुपातः 2/8/32/40;
6) आउटपुट विद्युत घड़ी आयामः एसी कपल/ 200~800mVpp;
7) स्पेक्ट्रल अनुपात (उपयोगकर्ता के अनुसार चुना जा सकता है): 10% (सीडीआर) -90% (आउटपुट);
8) एकल-मोड ऑप्टिकल संकेतों की घड़ी वसूली का समर्थन करें;
9) ऑप्टिकल इंटरफ़ेस प्रकारः एफसी/पीसी ऑप्टिकल इंटरफ़ेस;
10) विद्युत इंटरफ़ेस प्रकारः 40GHz 2.92mm महिला;
विनिर्देश
| नहीं। | तकनीकी सूचकांक | अधिकतम | मिन | इकाई |
| 1 | डेटा दर सीमा | 32 | 25 | जीबीपीएस/जीबीओड |
| 2 | तरंग दैर्ध्य सीमा (एकल मोड) | 1650 | 1250 | एनएम |
| 3 | ऑप्टिकल इनपुट रेंज | +5 | -15 | डीबीएम |
| 4 | घड़ी रिकवरी आउटपुट आवृत्ति विभाजन अनुपात | 8 / 32 / 40 | ||
| 5 | आउटपुट विद्युत घड़ी आयाम | 500 (सामान्य मूल्य) | एमवीपीपी | |
| 6 | सीएमएल घड़ी अंतर आउटपुट आयाम | 800 | 200 | एमवीपीपी |
| 7 | घड़ी आउटपुट यादृच्छिक रूप से झटके | 800 | 300 | fs |
| 8 | घड़ी आवृत्ति (उदाहरण के लिए 28.1Gbps) | 14.05 | 0.70 | गीगाहर्ट्ज |
| 9 | आंतरिक संकेत हानि का पता लगाना (LOS) | 128 (अतिभार) | 5 (संवेदनशीलता) | mV |
| 10 | बिजली आपूर्ति वोल्टेज (बाहरी बिजली इनपुट वोल्टेज) | 5.5 | 4 | वी |
| 11 | परिचालन तापमान | 70 | 10 | °C |
| 12 | अनुकूलनशील मॉड्यूल प्रकार (NRZ और PAM4 संकेतों का समर्थन करता है) | SFP28/56,SR,LR,BIDI | ||
