उत्पाद विवरण:
|
| सामग्री: | धातु | एटेन्यूएटर रेंज: | 0 ~ 35 डीबी (40 डीबी प्रकार) |
|---|---|---|---|
| अंशांकन तरंग दैर्ध्य (विकल्प): | 850 एनएम (908/980 एनएम) | निविष्ट वस्तु का नुकसान: | ≤ 1.8 डीबी टाइप 1.5 डीबी |
| फाइबर का प्रकार: | 50/125um, 62.5/125um MMF | क्षीणन सटीकता: | ± 0.10 डीबी (0 ~ 30 डीबी) |
| पुनरावृत्ति: | ±0.10 डीबी | ||
| प्रमुखता देना: | 8-चैनल मल्टी-मोड ऑप्टिकल एटेंन्यूएटर,प्रदर्शन बहु-मोड ऑप्टिकल एटेंचुएटर,उच्च प्रदर्शन बहु-मोड ऑप्टिकल Attenuator |
||

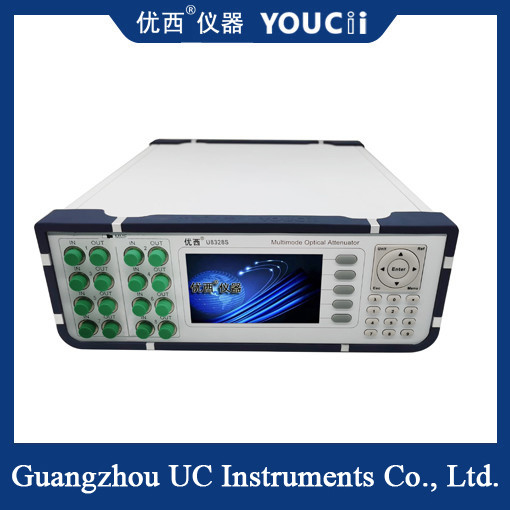

डिस्प्ले के साथ 8-चैनल मल्टी-मोड ऑप्टिकल एटेंन्यूएटर का उच्च प्रदर्शन
मल्टीमोड ऑप्टिकल एटेंचुएटर एक प्रकार का ऑप्टिकल उपकरण है जिसे विशेष रूप से मल्टीमोड ऑप्टिकल फाइबर सिस्टम के लिए डिज़ाइन किया गया है,इसका मुख्य कार्य इनपुट ऑप्टिकल सिग्नल की तीव्रता को समायोजित करके विभिन्न अनुप्रयोग आवश्यकताओं के अनुकूल हैनिम्नलिखित बहु-मोड ऑप्टो-नियंत्रित ऑप्टिकल एटेंचुएटर की विस्तृत व्याख्या हैः
परिभाषा और सिद्धांत
परिभाषा: एक मल्टीमोड ऑप्टिकली नियंत्रित ऑप्टिकल एटेंचुएटर एक उपकरण है जो इलेक्ट्रॉनिक नियंत्रण द्वारा मल्टीमोड फाइबर में ऑप्टिकल सिग्नल की तीव्रता को समायोजित करता है।
सिद्धांत: यह मुख्य रूप से दो भागों से बना हैः बहु-मोड इंटरफेरोमीटर और कार्यक्रम नियंत्रण इकाई।मल्टीमोड इंटरफेरोमीटर ट्रांसमिशन पथ में प्रकाश की विभिन्न तरंग दैर्ध्य की सापेक्ष तीव्रता को समायोजित करने के लिए हस्तक्षेप प्रभाव का उपयोग करता है, और प्रोग्राम कंट्रोल यूनिट मल्टीमोड इंटरफेरोमीटर में तरंगमार्ग की लंबाई के अंतर को नियंत्रित करने के लिए जिम्मेदार है, ताकि ऑप्टिकल सिग्नल मंदता के सटीक नियंत्रण को प्राप्त किया जा सके।
दूसरा, संरचना और विशेषताएं
संरचना:
मल्टीमोड इंटरफेरोमीटर: ऑप्टिकल सिग्नल के कमजोर होने का मुख्य घटक, ऑप्टिकल सिग्नल की तीव्रता को समायोजित करने के लिए हस्तक्षेप प्रभाव का उपयोग करना।
प्रोग्राम कंट्रोल यूनिट मल्टी-मोड इंटरफेरोमीटर में तरंगमार्ग लंबाई अंतर को नियंत्रित करने के लिए जिम्मेदार है,और ऑप्टिकल सिग्नल मंदता के सटीक नियंत्रण को प्राप्त करने के लिए इलेक्ट्रॉनिक उपकरणों के माध्यम से तरंग गाइड की लंबाई को बदलना.
विशेषताएं:
सटीक नियंत्रणः आवश्यकता के अनुसार क्षीणन की मात्रा को समायोजित किया जा सकता है, और स्थिर क्षीणन स्तर बनाए रखने के लिए ऑप्टिकल शक्ति जानकारी की निगरानी और वास्तविक समय में वापस खिलाया जाता है।
उच्च लचीलापनः ऑप्टिकल संचार और ऑप्टिकल प्रणाली अनुप्रयोगों की एक किस्म के लिए उपयुक्त, जैसे कि ऑप्टिकल फाइबर संचार, ऑप्टिकल फाइबर सेंसिंग।
विनिर्देश
| मॉडल # | U8328S |
| क्षीणक रेंज | 0~35 dB ((40dB प्रकार) |
| कैलिब्रेशन तरंग दैर्ध्य (विकल्प) | 850 एनएम (908/980 एनएम उपलब्ध) |
| सम्मिलन हानि | ≤ 1.8 dB टाइप 1.5dB |
| फाइबर का प्रकार | 50/125um, 62.5/125um MMF स्व अनुकूलन |
| कनेक्टर का प्रकार | एफसी/यूपीसी कनेक्टर (एफसी/एपीसी 可选) |
| क्षीणन सटीकता | ± 0.10 dB (0 ~ 30 dB) |
| पुनरावृत्ति | ±0.10 डीबी |
| मॉनिटर पीएम का औसत समय | 2 से 1000 एमएस |
| निपटान का समय | 200ms |
| क्षीणन संक्रमण गति | 0.1 ~ 33 dB/s |
| रिटर्न हानि | > 25 डीबी |
| संचार इंटरफ़ेस | RS232, USB, RJ45 पीसी द्वारा नियंत्रण |
| अधिकतम सुरक्षित इनपुट शक्ति | +27dBm |
| पुनर्मूल्यांकन अवधि | दो वर्ष |
| ऑपरेशन तापमान | 0 ̊ +40°C |
| भंडारण तापमान | -30 ̊+80°C |
| शक्ति | 100~240 वी |
| आयाम | 245mm W, 105mm H, 320mm D |
| वजन | 5 किलो |
आवेदन क्षेत्र
ऑप्टिकल फाइबर संचार: ऑप्टिकल फाइबर संचार प्रणालियों में, ऑप्टिकल एटेंचुएटर का व्यापक रूप से उपयोग ऑप्टिकल संकेतों को विनियमित करने और सीमित करने के लिए किया जाता है ताकि संकेत संचरण की गुणवत्ता सुनिश्चित हो सके।
ऑप्टिकल फाइबर सेंसिंग: ऑप्टिकल फाइबर सेंसिंग तकनीक में, ऑप्टिकल सेंसिंग अनुप्रयोगों की जरूरतों को पूरा करने के लिए ऑप्टिकल सिग्नल की तीव्रता को समायोजित करने के लिए ऑप्टिकल एटेंचुएटर का उपयोग किया जाता है।
