उत्पाद विवरण:
|
| पुनरावृत्ति: | ±0.10 डीबी | मॉनिटर पीएम का औसत समय: | 2~1000 एमएस |
|---|---|---|---|
| निपटान समय: | 200 मि.से | क्षीणन संक्रमण गति: | 0.1 ~ 33 dB/s |
| रिटर्न हानि: | > 25 डीबी | संचार इंटरफ़ेस: | पीसी द्वारा आरएस232, यूएसबी, आरजे45 नियंत्रण |
| अधिकतम सुरक्षित इनपुट शक्ति: | +27डीबीएम | ||
| प्रमुखता देना: | सटीक क्षीणन ऑप्टिकल क्षीणक,8 चैनल ऑप्टिकल एटेंचुएटर,मल्टी-मोड ऑप्टिकल एटेंचुएटर |
||

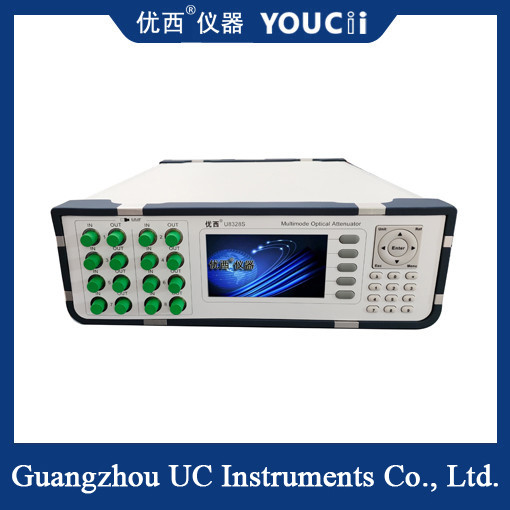

8 चैनल मल्टी-मोड ऑप्टिकल एटेन्यूएटर सटीक एटेन्यूएशन के लिए डिस्प्ले के साथ
8-चैनल मल्टी-मोड ऑप्टिकल एटेंचुएटर डिस्प्ले के साथ एक उन्नत ऑप्टिकल डिवाइस है जो मल्टी-मोड ऑप्टिकल फाइबर तकनीक और ऑप्टिकल एटेंचुएटर के कार्यों को जोड़ती है।और डिस्प्ले स्क्रीन के माध्यम से सहज पैरामीटर प्रदर्शन और संचालन इंटरफ़ेस प्रदान करता हैयह मुख्य रूप से ऑप्टिकल संचार, ऑप्टिकल परीक्षण और ऑप्टिकल सिस्टम कैलिब्रेशन के क्षेत्रों में उपयोग किया जाता है ताकि कई ऑप्टिकल चैनलों के सटीक क्षीणन और निगरानी की आवश्यकताओं को पूरा किया जा सके।
मुख्य विशेषता
बहु-चैनल डिजाइनः
8 चैनल: उपकरण 8 स्वतंत्र ऑप्टिकल चैनलों का समर्थन करता है, जिससे एकाधिक ऑप्टिकल संकेतों के एक साथ मंदीकरण प्रसंस्करण की अनुमति मिलती है।
मल्टीमोड फाइबरः मल्टीमोड फाइबर का उपयोग ट्रांसमिशन माध्यम के रूप में विभिन्न प्रकार के ऑप्टिकल संचार और ऑप्टिकल सिस्टम अनुप्रयोगों के लिए उपयुक्त है।
प्रदर्शन कार्यः
विजुअल डिस्प्लेः एक डिस्प्ले स्क्रीन से लैस, जिसका उपयोग वर्तमान प्रकाश क्षीणन, तरंग दैर्ध्य, चैनल स्थिति और अन्य प्रमुख मापदंडों को प्रदर्शित करने के लिए किया जाता है।
आसान संचालनः ऑपरेशन दक्षता में सुधार के लिए उपयोगकर्ता डिस्प्ले स्क्रीन या टच स्क्रीन पर बटन के माध्यम से पैरामीटर सेट और समायोजित कर सकते हैं।
सटीक क्षीणन:
समायोज्य सीमाः आमतौर पर विभिन्न अनुप्रयोग परिदृश्यों की आवश्यकताओं को पूरा करने के लिए 0 ~ 60dB जैसी व्यापक मंदता सीमा होती है।
उच्च परिशुद्धता: 0.05dB या उससे अधिक तक की कमजोरी सटीकता, ऑप्टिकल सिग्नल के सटीक नियंत्रण को सुनिश्चित करती है।
स्थिर प्रदर्शन:
उच्च विश्वसनीयता: उच्च गुणवत्ता वाली ऑप्टिकल सामग्री और उन्नत विनिर्माण प्रक्रियाओं का उपयोग दीर्घकालिक संचालन में उपकरण की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए किया जाता है।
कम अतिरिक्त हानिः अतिरिक्त हानि कम होती है, आमतौर पर -2.0dB से कम होती है, जिससे ऑप्टिकल सिग्नल पर अतिरिक्त प्रभाव कम होता है।
अन्य विशेषताएं:
स्वचालित कैलिब्रेशनः अस्थिरता की सटीकता और स्थिरता सुनिश्चित करने के लिए स्वचालित कैलिब्रेशन फ़ंक्शन के साथ।
संचार इंटरफेसः आमतौर पर RS232 और अन्य संचार इंटरफेस से लैस, अन्य उपकरणों और रिमोट कंट्रोल के साथ डेटा का आदान-प्रदान करना आसान है।
विनिर्देश
| मॉडल # | U8328S |
| क्षीणक रेंज | 0~35 dB ((40dB प्रकार) |
| कैलिब्रेशन तरंग दैर्ध्य (विकल्प) | 850 एनएम (908/980 एनएम उपलब्ध) |
| सम्मिलन हानि | ≤ 1.8 dB टाइप 1.5dB |
| फाइबर का प्रकार | 50/125um, 62.5/125um एमएमएफ स्व适应 |
| कनेक्टर का प्रकार | एफसी/यूपीसी कनेक्टर (एफसी/एपीसी 可选) |
| क्षीणन सटीकता | ± 0.10 dB (0 ~ 30 dB) |
| पुनरावृत्ति | ±0.10 डीबी |
| मॉनिटर पीएम का औसत समय | 2 से 1000 एमएस |
| निपटान का समय | 200ms |
| क्षीणन संक्रमण गति | 0.1 ~ 33 dB/s |
| रिटर्न हानि | > 25 डीबी |
| संचार इंटरफ़ेस | RS232, USB, RJ45 पीसी द्वारा नियंत्रण |
| अधिकतम सुरक्षित इनपुट शक्ति | +27dBm |
| पुनर्मूल्यांकन अवधि | दो वर्ष |
| ऑपरेशन तापमान | 0 ̊ +40°C |
| भंडारण तापमान | -30 ̊+80°C |
| शक्ति | 100~240 वी |
| आयाम | 245mm W, 105mm H, 320mm D |
| वजन | 5 किलो |
अनुप्रयोग परिदृश्य
डिस्प्ले स्क्रीन के साथ 8-चैनल मल्टी-मोड ऑप्टिकल एटेंचुएटर का व्यापक रूप से निम्नलिखित परिदृश्यों में उपयोग किया जाता हैः
ऑप्टिकल संचार परीक्षणः ऑप्टिकल संचार प्रणालियों के प्रदर्शन परीक्षण और कैलिब्रेशन के लिए उपयोग किया जाता है ताकि ऑप्टिकल संकेतों की संचरण गुणवत्ता और स्थिरता सुनिश्चित की जा सके।
ऑप्टिकल सिस्टम कैलिब्रेशन: ऑप्टिकल सिस्टम की स्थापना और कमीशन के दौरान ऑप्टिकल सिग्नल को सटीक रूप से कैलिब्रेट और समायोजित करने के लिए उपयोग किया जाता है।
अनुसंधान प्रयोगः विभिन्न ऑप्टिकल क्षीणन स्थितियों में ऑप्टिकल संकेतों के संचरण विशेषताओं का अनुकरण करने के लिए ऑप्टिकल प्रयोगों और अनुसंधान परियोजनाओं में उपयोग किया जाता है।
ध्यान देने योग्य मामले
प्रयोग से पहले जाँच करें: प्रयोग से पहले जाँच करें कि ऑप्टिकल सिग्नल का सटीक संचरण सुनिश्चित करने के लिए उपकरण का कनेक्टर संरेखित और स्थिर है या नहीं।
ऑपरेशन विनिर्देशः गलत संचालन के कारण होने वाली क्षति या प्रदर्शन में गिरावट से बचने के लिए उपकरण के संचालन निर्देशों का पालन करें।
रखरखाव: उपकरण को नियमित रूप से साफ करें और बनाए रखें ताकि यह लंबे समय तक स्थिर रूप से काम कर सके।
