| कनेक्टर का प्रकार: | एफसी/यूपीसी, एफसी/एपीसी | ट्यूनिंग गति: | ≤ 2 एमएस प्रति चरण |
|---|---|---|---|
| भंडारण तापमान: | -40 ℃ से + 85 ℃ | आयाम: | 482 मिमी चौड़ाई, 120 मिमी ऊंचाई, 500 मिमी गहराई |
| ऑप्टिकल फाइबर प्रकार: | एकल मोड | वजन: | ≤9किग्रा |
| आवेदन फाइबर प्रकार: | मानक एसएम | ||
| प्रमुखता देना: | सिंगल-मोड ऑप्टिकल एटेंन्यूएटर,32-चैनल सिंगल-मोड ऑप्टिकल एटेंन्यूएटर |
||

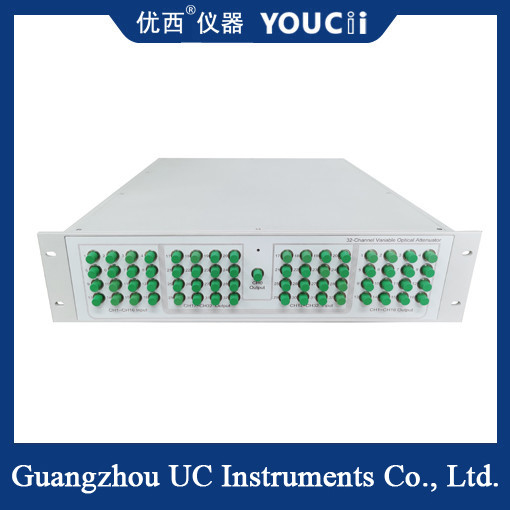

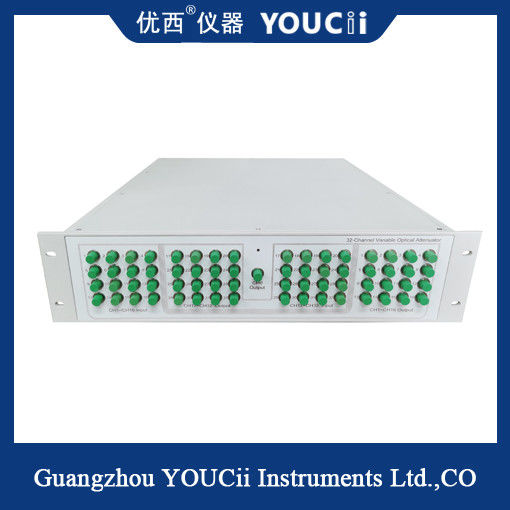

32-चैनल सिंगल-मोड ऑप्टिकल एटेंन्यूएटर लागत प्रभावी है
विशिष्टता
बहु-चैनल डिजाइनः 32-चैनल एकल-मोड ऑप्टिकल एटेंचुएटर डिजाइन में कई स्वतंत्र चैनल होते हैं, जिनमें से प्रत्येक ऑप्टिकल सिग्नल के एटेंचुएशन को स्वतंत्र रूप से नियंत्रित और समायोजित कर सकता है।जो परिदृश्यों के लिए बहुत उपयोगी है जहां कई ऑप्टिकल संकेतों को एक साथ संसाधित करने की आवश्यकता होती है.
सिंगल-मोड फाइबर संगतताः यह एटेंचुएटर सिंगल-मोड फाइबर के लिए डिज़ाइन किया गया है और सिंगल-मोड ऑप्टिकल सिग्नल ट्रांसमिट करने वाली फाइबर ऑप्टिक संचार प्रणालियों के लिए उपयुक्त है।
उच्च परिशुद्धता कमजोरी नियंत्रणःएकल-मोड ऑप्टिकल एटेंचुएटर आमतौर पर उच्च क्षीणन सटीकता रखते हैं और विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए ऑप्टिकल सिग्नल की तीव्रता को ठीक से नियंत्रित और समायोजित कर सकते हैं.
स्थिरता और विश्वसनीयता: संचार प्रणाली में एक महत्वपूर्ण घटक के रूप में,32-चैनल एकल-मोड ऑप्टिकल एटेंचुएटर को दीर्घकालिक स्थिर संचालन सुनिश्चित करने के लिए उच्च स्थिरता और विश्वसनीयता की आवश्यकता होती है.
विनिर्देश
| मॉडल # | U83132S | |
| क्षीणक रेंज | 0~40 डीबी | |
| कैलिब्रेशन तरंग दैर्ध्य |
1550nm |
|
| सम्मिलन हानि | ≤1.5 डीबी | |
| फाइबर का प्रकार | 9/125 um एकल मोड | |
| कनेक्टर का प्रकार | FC/UPC कनेक्टर | |
| क्षीणन सटीकता |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (0 ~ 25 dB पावर कंट्रोल के साथ) |
|
| पुनरावृत्ति | ≤ ±0.02 डीबी | |
| मॉनिटर पीएम का औसत समय | 1~1000ms | |
| निपटान का समय | 100ms | |
| क्षीणन संक्रमण गति | 0.1 ~ 50 dB/s | |
| रिटर्न हानि | > 45 डीबी | |
| अधिकतम सुरक्षित इनपुट शक्ति | +20dBm | |
| संचार इंटरफ़ेस | आरएस232, यूएसबी, आरजे45 पीसी द्वारा नियंत्रण | |
| पुनर्मूल्यांकन अवधि | दो वर्ष | |
| ऑपरेशन तापमान | 0 ̊ +40°C | |
| भंडारण तापमान | -30 ̊+80°C | |
| शक्ति | 100~240 वी | |
| आयाम | 482mm W, 120mm H, 500mm D | |
| वजन | 9.0 किलो | |
लागू करना
ऑप्टिकल फाइबर संचार: ऑप्टिकल फाइबर संचार प्रणालियों में,32-चैनल एकल-मोड ऑप्टिकल एटेंचुएटर का उपयोग विभिन्न संचरण वातावरणों और दूरी के अनुकूल ऑप्टिकल सिग्नल की ताकत को समायोजित करने के लिए किया जा सकता है, जबकि प्राप्त करने वाले उपकरण को अत्यधिक ऑप्टिकल पावर क्षति से बचाता है।
ऑप्टिकल फाइबर सेंसिंग: ऑप्टिकल फाइबर सेंसिंग सिस्टम में, सेंसिंग की संवेदनशीलता और सटीकता में सुधार के लिए सेंसिंग सिग्नल की ताकत को समायोजित करने के लिए ऑप्टिकल एटेंचुएटर का उपयोग किया जा सकता है।
ऑप्टिकल पावर बैलेंसिंगः ऐसी स्थितियों में जहां ऑप्टिकल पावर बैलेंसिंग की आवश्यकता होती है, जैसे कि बहु तरंग दैर्ध्य संचरण प्रणाली या WDM (तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग) प्रणाली,सिग्नल के संतुलित संचरण को सुनिश्चित करने के लिए प्रत्येक चैनल की ऑप्टिकल शक्ति को समायोजित करने के लिए 32-चैनल एकल-मोड ऑप्टिकल एटेंचुएटर का उपयोग किया जा सकता है.
विन्यास मोड
सामान्य तौर पर, एक 32-चैनल एकल-मोड ऑप्टिकल एटेंचुएटर में निम्नलिखित भाग शामिल हो सकते हैंः
इनपुट पोर्ट: ऑप्टिकल फाइबर से ऑप्टिकल सिग्नल प्राप्त करने के लिए प्रयोग किया जाता है।
कमजोरी तत्व: प्रत्येक चैनल में ऑप्टिकल सिग्नल के कमजोरी की मात्रा को नियंत्रित करने और विनियमित करने के लिए कमजोरी तत्व होते हैं।ये कम करने वाले तत्व प्रकाश अवशोषण जैसे विभिन्न तंत्रों का उपयोग कर सकते हैं।, प्रकाश फैलाव, प्रकाश प्रतिबिंब या विस्थापन तकनीक कम करने के लिए।
आउटपुट पोर्टः अगले स्तर के डिवाइस या फाइबर के लिए कमजोर ऑप्टिकल सिग्नल आउटपुट करता है।
