उत्पाद विवरण:
|
| फाइबर का प्रकार: | सिंगल मोड या मल्टीमोड | स्विचिंग समय: | ≤ 10ms (आसन्न अनुक्रमिक स्विचिंग) |
|---|---|---|---|
| निगरानी बंदरगाह: | यूएसबी、RS-232 | अंशांकन चक्र: | 2 वर्ष |
| वारंटी: | 1 वर्ष | वजन: | 9 किलो |
| चैनलों की संख्या: | 1~32 चयन योग्य | ||
| प्रमुखता देना: | 40dB ऑप्टिकल एटेंचुएटर,एकल मोड ऑप्टिकल एटेंचुएटर,मल्टी-चैनल ऑप्टिकल एटेंन्यूएटर |
||

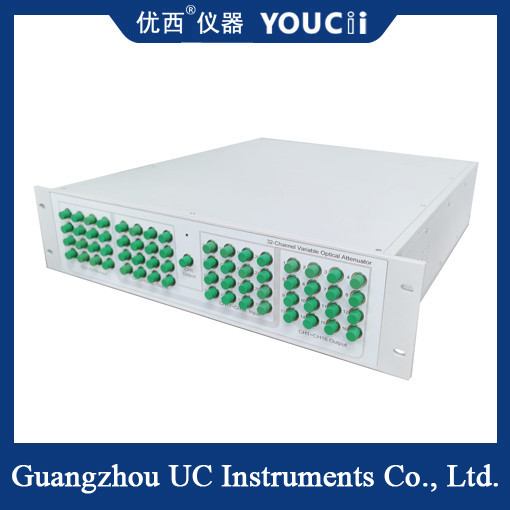

मल्टी-चैनल सिंगल-मोड ऑप्टिकल एटेन्यूएटर 0-40dB एटेन्यूएशन रेंज
मल्टी-चैनल सिंगल-मोड 0~40dB ऑप्टिकल एटेंचुएटर एक महत्वपूर्ण ऑप्टिकल संचार उपकरण है।जिसमें कई चैनल हैं और 0 से 40dB के दायरे में ऑप्टिकल सिग्नल का सटीक मंदीकरण प्राप्त कर सकते हैंयहाँ उत्पाद का विस्तृत विवरण दिया गया हैः
उत्पाद की विशेषताएं
मल्टी-चैनल डिजाइनः मल्टी-चैनल ऑप्टिकल सिग्नल मंदता का समर्थन करें, ग्राहकों की जरूरतों के अनुसार चैनलों की संख्या को अनुकूलित किया जा सकता है, 32 चैनल तक।
एकल-मोड फाइबर समर्थनः एकल-मोड फाइबर के लिए डिज़ाइन किया गया, यह 1260-1650nm की तरंग दैर्ध्य की तरंग दैर्ध्य के साथ ऑप्टिकल संकेतों के लिए उपयुक्त है (आमतौर पर 1310nm और 1550nm सहित) ।
मंदी रेंज और सटीकताः मंदी रेंज 0-40dB तक पहुंच सकती है, मंदी चरण आमतौर पर 0.1dB है और मंदी स्थिरता ±0.04dB के भीतर है,उच्च परिशुद्धता ऑप्टिकल संकेत विनियमन सुनिश्चित करना.
उच्च प्रदर्शन संकेतक: कम सम्मिलन हानि, उच्च वापसी हानि (आमतौर पर 55dB से अधिक), उच्च स्थिरता और ऑप्टिकल शक्ति संतुलन आदि के साथ,ऑप्टिकल सिग्नल संचरण की गुणवत्ता और दक्षता सुनिश्चित करने के लिए.
लचीला अनुकूलनः विभिन्न अनुप्रयोग परिदृश्यों की आवश्यकताओं को पूरा करने के लिए ग्राहक की आवश्यकताओं के अनुसार कनेक्टर प्रकार और पूंछ की लंबाई को अनुकूलित किया जा सकता है।
विनिर्देश
| मॉडल # | U83132 | |
| क्षीणक रेंज | 0~40 डीबी | |
| कैलिब्रेशन तरंग दैर्ध्य | 1550nm | |
| सम्मिलन हानि | ≤1.5 डीबी | |
| फाइबर का प्रकार | 9/125 um एकल मोड | |
| कनेक्टर का प्रकार | FC/UPC कनेक्टर | |
| क्षीणन सटीकता |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (0 ~ 25 dB पावर कंट्रोल के साथ) |
|
| पुनरावृत्ति | ≤ ±0.02 डीबी | |
| मॉनिटर पीएम का औसत समय | 1~1000ms | |
| निपटान का समय | 100ms | |
| क्षीणन संक्रमण गति | 0.1 ~ 50 dB/s | |
| रिटर्न हानि | > 45 डीबी | |
| अधिकतम सुरक्षित इनपुट शक्ति | +20dBm | |
| संचार इंटरफ़ेस | आरएस232, यूएसबी, आरजे45 पीसी द्वारा नियंत्रण | |
| पुनर्मूल्यांकन अवधि | दो वर्ष | |
| ऑपरेशन तापमान | 0 ̊ +40°C | |
| भंडारण तापमान | -30 ̊+80°C | |
| शक्ति | 100~240 वी | |
| आयाम | 482mm W, 120mm H, 500mm D | |
| वजन | 9.0 किलो | |
कार्य सिद्धांत
मल्टी-चैनल सिंगल-मोड 0~40dB ऑप्टिकल एटेंचुएटर का कार्य सिद्धांत मुख्य रूप से ट्रांसमिशन प्रक्रिया में ऑप्टिकल सिग्नल के एटेंचुएशन तंत्र पर आधारित है,प्रकाश अवशोषण सहितप्रकाश फैलाव, प्रकाश परावर्तन और प्रकाश क्षीणन तकनीक, जो ऑप्टिकल फाइबर विस्थापन या विस्थापन पर आधारित है। इन तंत्रों को नियंत्रित करके,ऑप्टिकल सिग्नल की तीव्रता को ठीक से समायोजित किया जा सकता है.
आवेदन क्षेत्र
दूरसंचार उद्योग: ऑप्टिकल फाइबर संचार नेटवर्क में ऑप्टिकल फाइबर संकेतों की शक्ति को विनियमित करने के लिए उपयोग किया जाता है,ऑप्टिकल फाइबर प्रणाली को नुकसान पहुंचाने से सिग्नल की अत्यधिक ताकत को रोकने के लिए, और सिस्टम के सामान्य संचालन की रक्षा करता है।
नेटवर्क उद्योगः नेटवर्क सिग्नल ट्रांसमिशन में, सिग्नल शक्ति को समायोजित करके नेटवर्क उपकरण की स्थिरता और ट्रांसमिशन गुणवत्ता में सुधार।
टेलीविजन प्रसारण उद्योग: प्रसारण संकेतों के प्रसारण में, प्रसारण प्रणाली को अत्यधिक संकेत शक्ति के कारण होने वाले हस्तक्षेप से बचाने के लिए संकेत शक्ति को समायोजित किया जाता है।
सुरक्षा उद्योगः सुरक्षा उपकरणों में, सिग्नल शक्ति को समायोजित करके, बहुत मजबूत संकेतों के कारण प्रणाली को शोर उत्पन्न करने से रोकने के लिए, प्रणाली की सुरक्षा और स्थिरता में सुधार।
