उत्पाद विवरण:
|
| सामग्री: | धातु | पुनरावृत्ति: | < 0.1डीबी |
|---|---|---|---|
| अंशांकन तरंग दैर्ध्य: | 1270/1286/1290/1295/1300/1305/1310/1330/1510/1530/1550/1570 एनएम | अंशांकन चक्र: | 2 वर्ष |
| इंटरफेस: | RS232, RS485, या USB | वजन: | 3.0 किग्रा |
| परिचालन तापमान: | 85~-40°C | ||
| प्रमुखता देना: | 8 चैनल ऑप्टिकली नियंत्रित ऑप्टिकल एटेंन्यूएटर,ऑप्टिकली नियंत्रित ऑप्टिकल एटेंन्यूएटर |
||

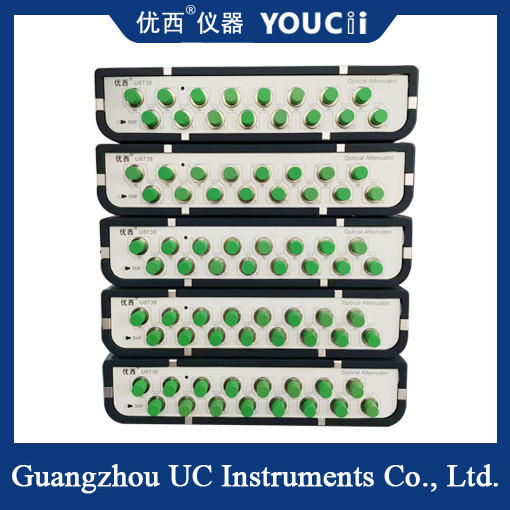

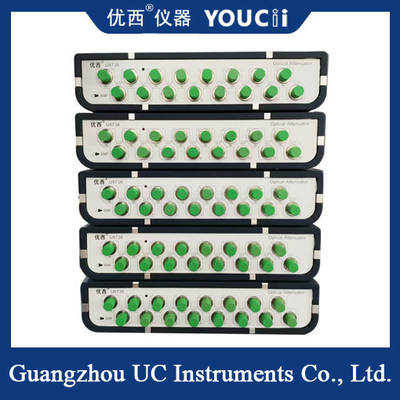

8 चैनल ऑप्टिकली नियंत्रित ऑप्टिकल एटेंन्यूएटर कैलिब्रेशन तरंग दैर्ध्य वैकल्पिक
8-चैनल ऑप्टिकल नियंत्रित ऑप्टिकल एटेंचुएटर ऑप्टिकल परीक्षण और संचार प्रणालियों में उपयोग किया जाने वाला एक प्रमुख उपकरण है, जो ऑप्टिकल सिग्नल की तीव्रता को सटीक रूप से नियंत्रित और समायोजित कर सकता है।
मूल अवधारणा
8-चैनल ऑप्टिकल एटेंचुएटर, जैसा कि नाम से पता चलता है, 8 स्वतंत्र चैनलों के साथ एक ऑप्टिकल एटेंचुएटर को संदर्भित करता है,प्रत्येक चैनल स्वतंत्र रूप से ऑप्टिकल सिग्नल के क्षीणन राशि को नियंत्रित कर सकते हैंइस उपकरण का उपयोग आमतौर पर उन परिदृश्यों में किया जाता है जहां कई ऑप्टिकल संकेतों को समानांतर में संसाधित करने की आवश्यकता होती है,जैसे ऑप्टिकल ट्रांससीवर मॉड्यूल के बहु-चैनल त्रुटि माप और ऑप्टिकल ट्रांससीवर मॉड्यूल की संवेदनशीलता माप.
कार्य सिद्धांत
8-चैनल ऑप्टिकल एटेंचुएटर के कार्य सिद्धांत में मुख्य रूप से प्रकाश अवशोषण, प्रकाश फैलाव, प्रकाश परावर्तन, विस्थापन प्रौद्योगिकी और विस्थापन क्षीणन शामिल हैं।ये तंत्र विभिन्न भौतिक प्रक्रियाओं के माध्यम से प्रकाश संकेत की तीव्रता को कम करते हैंविशेष रूप से, ऑप्टिकल एटेंचुएटर के अंदर ऑप्टिकल सामग्री प्रवेश प्रकाश का एक हिस्सा अवशोषित करती है, फैलाती है या प्रतिबिंबित करती है,या फाइबर के इंटरफेस (जैसे विस्थापन या विस्थापन) के तरीके को बदलकर युग्मन हानि को बढ़ाता है, ताकि ऑप्टिकल सिग्नल को कमजोर करने के उद्देश्य को प्राप्त किया जा सके।
विनिर्देश
| मॉडल # | U8734 | U8738 |
| क्षीणक रेंज | 0~40 डीबी | |
| कैलिब्रेशन तरंग दैर्ध्य |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 / 1310 / 1330 / 1510 / 1530 / 1550 / 1570 एनएम |
|
| सम्मिलन हानि | ≤1.5 डीबी | |
| फाइबर का प्रकार | 9/125 um एकल मोड | |
| कनेक्टर का प्रकार | FC/UPC कनेक्टर | |
| क्षीणन सटीकता |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (0 ~ 25 dB पावर कंट्रोल के साथ) |
|
| पुनरावृत्ति | ≤ ±0.02 डीबी | |
| मॉनिटर पीएम का औसत समय | 1~1000ms | |
| निपटान का समय | 100ms | |
| क्षीणन संक्रमण गति | 0.1 ~ 50 dB/s | |
| रिटर्न हानि | > 45 डीबी | |
| अधिकतम सुरक्षित इनपुट शक्ति | +20dBm | |
| संचार इंटरफ़ेस | आरएस232, यूएसबी, आरजे45 पीसी द्वारा नियंत्रण | |
| पुनर्मूल्यांकन अवधि | दो वर्ष | |
| ऑपरेशन तापमान | 0 ̊ +40°C | |
| भंडारण तापमान | -30 ̊+80°C | |
| शक्ति | 100~240 वी | |
| आयाम | 235 मिमी W, 55 मिमी H, 320 मिमी D | |
| वजन | 3.0 किलो | |
8-चैनल ऑप्टिकली नियंत्रित ऑप्टिकल एटेंचुएटर के कई क्षेत्रों में अनुप्रयोगों की एक विस्तृत श्रृंखला है, जिनमें निम्न शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
ऑप्टिकल संचार प्रणाली: ऑप्टिकल पथ में ऑप्टिकल संकेतों की संचरण गुणवत्ता और प्रदर्शन सुनिश्चित करने के लिए ऑप्टिकल फाइबर लिंक के क्षीणन नियंत्रण के लिए उपयोग किया जाता है।
ऑप्टिकल मापः ऑप्टिकल माइक्रोस्कोप, स्पेक्ट्रोमीटर कैलिब्रेशन और अन्य अवसरों में, प्रकाश तीव्रता परावर्तन या प्रकाश के लिए नमूना के प्रसारण को नियंत्रित करने के लिए उपयोग किया जाता है।
फोटोनिक्स अनुसंधान: फोटोनिक्स प्रयोगों में, इसका उपयोग विभिन्न तीव्रताओं के प्रकाश संकेतों का अनुकरण करने और प्रकाश और पदार्थ के बीच बातचीत का अध्ययन करने के लिए किया जाता है।
उपयोग और रखरखाव
8-चैनल ऑप्टिकली नियंत्रित ऑप्टिकल एटेंचुएटर का प्रयोग करते समय निम्नलिखित बिंदुओं को ध्यान में रखना आवश्यक हैः
सही कनेक्शनः यह सुनिश्चित करें कि ऑप्टिकल एटेंचुएटर और अन्य ऑप्टिकल घटकों (जैसे ऑप्टिकल फाइबर, युग्मक आदि) के बीच कनेक्शन ऑप्टिकल हानि को कम करने के लिए स्थिर और विश्वसनीय हो।
आधार रेखा निर्धारित करें: प्रकाश क्षीणन की प्रारंभिक डिग्री निर्धारित करने के लिए उपयोग से पहले आधार रेखा निर्धारित करें।
वास्तविक समय में निगरानीः ऑप्टिकल पावर मीटर जैसे माप उपकरण का उपयोग वास्तविक समय में ऑप्टिकल सिग्नल की ताकत में परिवर्तन की निगरानी करने और तदनुसार समायोजित करने के लिए किया जाता है।
आवधिक कैलिब्रेशन: आवधिक कैलिब्रेशन कैलिब्रेशन चक्र के अनुसार किया जाता है ताकि मंदी सटीकता की सटीकता सुनिश्चित हो सके।
