उत्पाद विवरण:
|
| ऑपरेशन मोड: | क्षीणन सेटिंग मोड | पुन: अंशांकन अवधि: | 2 वर्ष |
|---|---|---|---|
| क्षीणन सीमा: | 0-35dB | निपटान समय: | 200 मि.से |
| मॉडल: | U8748 | इंटरफेस: | RS232, RS485, या USB |
| फाइबर का प्रकार: | 50/125um, 62.5/125um स्व-अनुकूलन | ||
| प्रमुखता देना: | मल्टीमोड ऑप्टिकल एटेंचुएटर,850nm ऑप्टिकल एटेंन्यूएटर,8-चैनल ऑप्टिकल एटेंचुएटर |
||

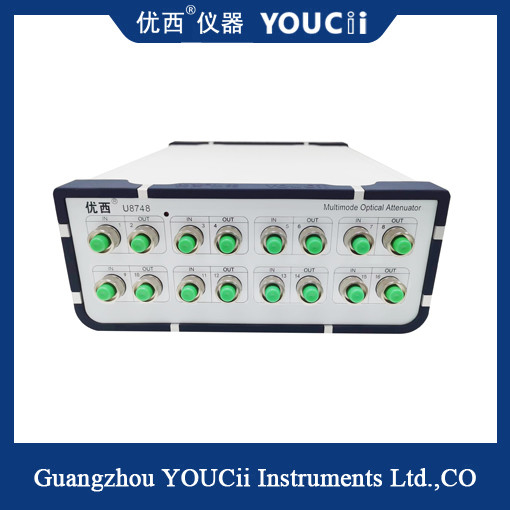

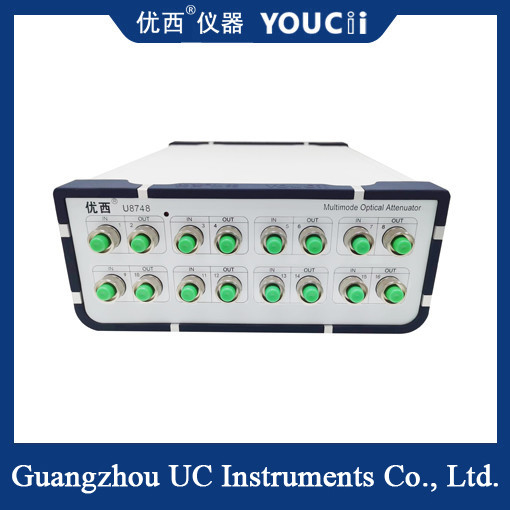

8-चैनल मल्टीमोड ऑप्टिकली कंट्रोल्ड ऑप्टिकल एटेन्यूएटर 850nm
8-चैनल मल्टी-मोड ऑप्टिकल एटेन्यूएटर का व्यापक रूप से ऑप्टिकल संचार के क्षेत्र में उपयोग किया जाता है। इसमें मल्टी-चैनल डिज़ाइन, ऑप्टिकल सिग्नल का सटीक नियंत्रण और उच्च विश्वसनीयता की विशेषताएं हैं।
8-चैनल मल्टी-मोड ऑप्टिकली कंट्रोल्ड ऑप्टिकल एटेन्यूएटर आठ स्वतंत्र ऑप्टिकल एटेन्यूएटर चैनलों को एकीकृत करता है, जिनमें से प्रत्येक मल्टी-मोड फाइबर का समर्थन करता है और कई ऑप्टिकल संकेतों के एक साथ क्षीणन को संभालने में सक्षम है। यह डिज़ाइन न केवल परीक्षण दक्षता में सुधार करता है, बल्कि उपकरण लागत को भी कम करता है, और जटिल ऑप्टिकल फाइबर संचार प्रणाली की परीक्षण आवश्यकताओं को पूरा करता है।
उत्पाद की विशेषताएं
मल्टी-चैनल और मल्टी-मोड समर्थन: डिवाइस आठ चैनल प्रदान करता है, प्रत्येक चैनल मल्टी-मोड फाइबर का समर्थन करता है, जो एक साथ कई ऑप्टिकल संकेतों के क्षीणन को संभाल सकता है, जिससे परीक्षण दक्षता में सुधार होता है।
सटीक नियंत्रण: ऑप्टिकल सिग्नल की ताकत का सटीक नियंत्रण प्राप्त करने के लिए सटीक स्टेपर मोटर या MEMS तकनीक का उपयोग किया जाता है। उपयोगकर्ता वास्तविक आवश्यकताओं के अनुसार प्रत्येक चैनल के ऑप्टिकल सिग्नल क्षीणन को आसानी से समायोजित कर सकते हैं।
उच्च विश्वसनीयता: उपकरण में आमतौर पर आंतरिक ऑप्टिकल घटकों पर बाहरी वातावरण के प्रभाव को रोकने और दीर्घकालिक स्थिर संचालन सुनिश्चित करने के लिए एक पूरी तरह से सीलबंद डिज़ाइन होता है। साथ ही, अंतर्निहित उच्च-सटीक ऑप्टिकल पावर मीटर बिजली निगरानी की स्थिरता और सटीकता सुनिश्चित करता है।
तेजी से स्थिरता: ऑप्टिकल पावर नियंत्रण का स्थिरता समय तेज़ होता है, जैसे कि कुछ मॉडलों का स्थिरता समय 100 मिलीसेकंड या उससे कम तक पहुँच सकता है, जो परीक्षण दक्षता में बहुत सुधार करता है।
ऑपरेट करने में आसान: डिवाइस आमतौर पर एक सहज ज्ञान युक्त ग्राफिकल यूजर इंटरफेस से लैस होता है, मल्टी-चैनल डेटा का एक साथ पूर्वावलोकन किया जाता है, और परीक्षण स्थिति एक नज़र में स्पष्ट होती है। इसके अतिरिक्त, यह RS232, USB, RJ45, आदि जैसे विभिन्न संचार इंटरफेस का भी समर्थन करता है, जो कंप्यूटर या अन्य उपकरणों से कनेक्ट करना आसान है।
विनिर्देश
| मॉडल | U8744/U8748 (मल्टीमोड) | |
| क्षीणन रेंज | 0 ~ 35 dB | |
| कैलिब्रेशन तरंग दैर्ध्य/ऑपरेटिंग तरंग दैर्ध्य रेंज (12 तक तरंग दैर्ध्य संयोजन का चयन किया जा सकता है) |
850/908 nm |
|
| सम्मिलन हानि | ≤ 1.8 dB | |
| फाइबर प्रकार | 50/125um, 62.5/125um स्व-अनुकूलन | |
| कनेक्टर प्रकार | FC/UPC कनेक्टर | |
| क्षीणन सटीकता | ≤±0.20dB (0 ~ 20 dB) | |
| दोहराव | ≤±0.05 dB | |
| औसत बिजली सेटिंग समय | 2 ~1000 ms | |
| पावर कंट्रोल फॉलो-अप स्थिरता समय | 200ms | |
| क्षीणन नियंत्रण गति | 0.1~ 35 dB/s | |
| वापसी हानि | ＞25 dB | |
| अधिकतम इनपुट पावर | +17dBm | |
| कैलिब्रेशन चक्र | 2 साल | |
| ऑपरेटिंग तापमान | 0 ~ +40℃ | |
| भंडारण तापमान | -30 ~ +80℃ | |
| बिजली की आपूर्ति | 100~240 V | |
| उत्पाद का आकार | 245mm W, 105mm H, 320mm D | |
अनुप्रयोग क्षेत्र
ऑप्टिकल फाइबर संचार प्रणाली परीक्षण: ऑप्टिकल फाइबर संचार प्रणालियों के निर्माण, रखरखाव और अनुकूलन के दौरान, विभिन्न ऑप्टिकल फाइबर ट्रांसमिशन पथों की क्षीणन विशेषताओं का परीक्षण करने के लिए 8-चैनल मल्टी-मोड ऑप्टो-नियंत्रित ऑप्टिकल एटेन्यूएटर का उपयोग किया जा सकता है ताकि सिस्टम प्रदर्शन की स्थिरता और विश्वसनीयता सुनिश्चित की जा सके।
ऑप्टिकल फाइबर डिवाइस विकास: ऑप्टिकल फाइबर डिवाइस (जैसे ऑप्टिकल ट्रांससीवर मॉड्यूल, ऑप्टिकल एम्पलीफायर, आदि) के विकास और उत्पादन में, डिवाइस का उपयोग डिवाइस की हानि विशेषताओं का मूल्यांकन करने, डिवाइस के ट्रांसमिशन प्रदर्शन का परीक्षण करने आदि के लिए किया जा सकता है।
ऑप्टिकल संचार शिक्षण प्रयोग: ऑप्टिकल संचार शिक्षण प्रयोग में, व्यावहारिक संचालन और प्रयोगात्मक सत्यापन के माध्यम से, छात्रों को ऑप्टिकल संचार के सिद्धांत और प्रौद्योगिकी की गहरी समझ हो सकती है, और व्यावहारिक क्षमता और नवीन भावना का विकास हो सकता है।
