उत्पाद विवरण:
|
| कनेक्टर का प्रकार: | एफसी / यूपीसी कनेक्टर | वारंटी: | 1 वर्ष |
|---|---|---|---|
| वजन: | 3 किग्रा | क्षीणन सीमा: | 0 ~ 35 डीबी |
| निविष्ट वस्तु का नुकसान: | ≤ 1.8 डीबी | पुनरावृत्ति: | ≤±0.05 डीबी |
| रिटर्न हानि: | >25 डीबी | ||
| प्रमुखता देना: | मल्टी-मोड ऑप्टिकल एटेंचुएटर,मल्टी-चैनल मल्टी-मोड ऑप्टिकल एटेंन्यूएटर,35dB मल्टी-मोड ऑप्टिकल एटेंन्यूएटर |
||

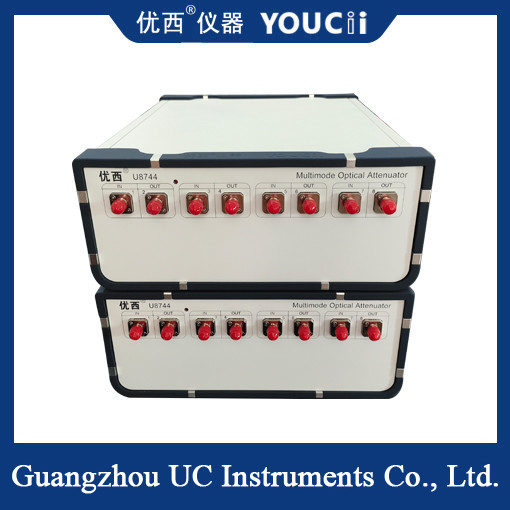

मल्टी-चैनल मल्टी-मोड ऑप्टिकल एटेंन्यूएटर एटेंन्यूएशन रेंज 0-35dB
मल्टी-चैनल मल्टी-मोड ऑप्टिकल एटेंचुएटर विभिन्न प्रकार के एटेंचुएशन तंत्रों के आधार पर काम करते हैं, जिनमें निम्न शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
प्रकाश अवशोषण: एटेंचुएटर के अंदर की ऑप्टिकल सामग्री (जैसे धातु आयनों से युक्त ऑप्टिकल फाइबर या विशेष अवशोषक ग्लास) आने वाली रोशनी का एक हिस्सा अवशोषित करती है।इस प्रकार प्रकाश संकेत की तीव्रता को कम.
प्रकाश फैलावः प्रकाश सामग्री के सूक्ष्म संरचना के माध्यम से फैलाया जाता है, जिससे रैखिक प्रसार की प्रकाश तीव्रता कम हो जाती है।
प्रकाश परावर्तन: आमतौर पर बहु-परत पतली फिल्म तकनीक शामिल होती है जो प्रकाश संकेत को अवशोषित करने के बजाय परावर्तन करके कम करने को प्राप्त करती है, जिससे परावर्तनशीलता का सटीक नियंत्रण संभव होता है।
विस्थापन तकनीक: दो ऑप्टिकल फाइबरों के कोर को माइक्रो ट्रांसलेशन द्वारा गलत तरीके से संरेखित किया जाता है, जिससे ट्रांसमिशन प्रक्रिया में प्रकाश कोर का नुकसान होता है, और क्षीणन प्रभाव प्राप्त होता है।
विस्थापन क्षीणन: ऑप्टिकल फाइबर के युग्मन हानि का उपयोग किया जाता है जब ऑप्टिकल फाइबर डॉक है,और प्रकाश के संचरण पथ को कम करने के लिए ऑप्टिकल फाइबर के पार्श्व या अनुदैर्ध्य विस्थापन द्वारा बदल दिया जाता है.
विनिर्देश
| मॉडल | U8744/U8748 (मल्टीमोड) | |
| क्षीणन सीमा | 0 ~ 35 डीबी | |
| कैलिब्रेशन तरंग दैर्ध्य/ऑपरेटिंग तरंग दैर्ध्य सीमा (12 तरंग दैर्ध्य संयोजनों तक का चयन किया जा सकता है) |
850/908 एनएम |
|
| सम्मिलन हानि | ≤ 1.8 डीबी | |
| फाइबर का प्रकार | 50/125um, 62.5/125um आत्म अनुकूलन | |
| कनेक्टर का प्रकार | FC/UPC कनेक्टर | |
| क्षीणन सटीकता | ≤±0.20dB (0 ~ 20dB) | |
| पुनरावृत्ति | ≤±0.05 डीबी | |
| औसत शक्ति सेटिंग समय | 2 ~ 1000 एमएस | |
| पावर कंट्रोल फॉलो-अप स्थिरता समय | 200ms | |
| कमजोरी नियंत्रण गति | 0.1~ 35 डीबी/सेक | |
| रिटर्न हानि | >25 डीबी | |
| अधिकतम इनपुट शक्ति | +17dBm | |
| कैलिब्रेशन चक्र | दो वर्ष | |
| परिचालन तापमान | 0 ~ +40°C | |
| भंडारण तापमान | -30 ~ +80°C | |
| विद्युत आपूर्ति | 100~240 वी | |
| उत्पाद का आकार | 245mm W, 105mm H, 320mm D | |
मल्टी-चैनल और मल्टी-मोड ऑप्टिकल एटेंन्यूएटर का उपयोग ऑप्टिकल संचार प्रणाली परीक्षण, ऑप्टिकल फाइबर डिवाइस विकास और ऑप्टिकल संचार शिक्षण प्रयोगों में व्यापक रूप से किया जाता है।विशिष्ट होना:
ऑप्टिकल फाइबर संचार प्रणाली का परीक्षणःयह प्रणाली के प्रदर्शन की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए विभिन्न ऑप्टिकल फाइबर संचरण मार्गों के क्षीणन विशेषताओं का परीक्षण करने के लिए इस्तेमाल किया जा सकता हैप्रत्येक चैनल में ऑप्टिकल सिग्नल के कमजोरी को ठीक से समायोजित करके, विभिन्न संचरण स्थितियों में ऑप्टिकल सिग्नल के संचरण का अनुकरण किया जा सकता है,जो सिस्टम अनुकूलन के लिए मजबूत समर्थन प्रदान करता है.
ऑप्टिकल फाइबर डिवाइस विकासः एक महत्वपूर्ण परीक्षण उपकरण के रूप में, इसका उपयोग डिवाइस के क्षीणन प्रदर्शन, संचरण दक्षता और अन्य प्रमुख संकेतकों का मूल्यांकन करने के लिए किया जा सकता है।इसकी बहु-चैनल डिजाइन शोधकर्ताओं को एक साथ कई उपकरणों का परीक्षण करने की अनुमति देती है, अनुसंधान और विकास की दक्षता में काफी सुधार होगा।
ऑप्टिकल संचार शिक्षण प्रयोगः छात्रों को ऑप्टिकल संचार के सिद्धांत और प्रौद्योगिकी को गहराई से समझने के लिए एक मंच प्रदान करता है।व्यावहारिक संचालन और प्रयोगात्मक सत्यापन के माध्यम से, छात्रों को ऑप्टिकल सिग्नल के कमजोरी तंत्र, विनियमन सिद्धांतों, और ऑप्टिकल फाइबर संचार प्रणालियों की संरचना और कार्य मोड को अधिक सहज रूप से समझ सकते हैं।
