उत्पाद विवरण:
|
| क्षीणन सटीकता: | +/- 0.5dB | ऑप्टिकल फाइबर प्रकार: | mmf, |
|---|---|---|---|
| एटेन्यूएटर रेंज: | 0~35 डीबी | अंशांकन चक्र: | 2 वर्ष |
| सामग्री: | धातु | कनेक्टर का प्रकार: | एफसी/पीसी, एससी/पीसी, एलसी/पीसी, आदि। |
| प्रचालन तापमान: | 0 ~ +40 ℃ | ||
| प्रमुखता देना: | चार-चैनल मल्टीमोड ऑप्टिकल एटेंचुएटर,कैस्केड मल्टीमोड ऑप्टिकल एटेंचुएटर,ऑप्टिकली नियंत्रित मल्टीमोड ऑप्टिकल एटेंन्यूएटर |
||

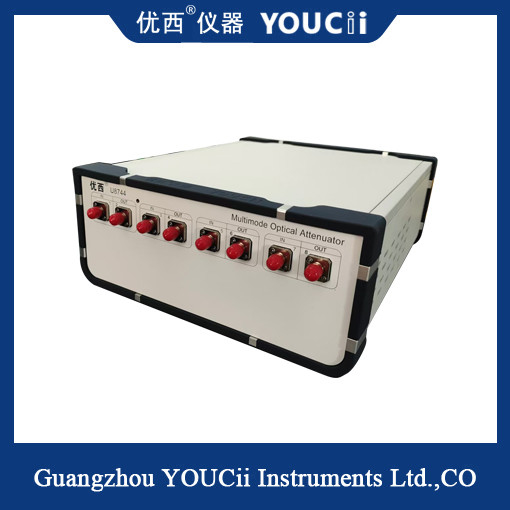

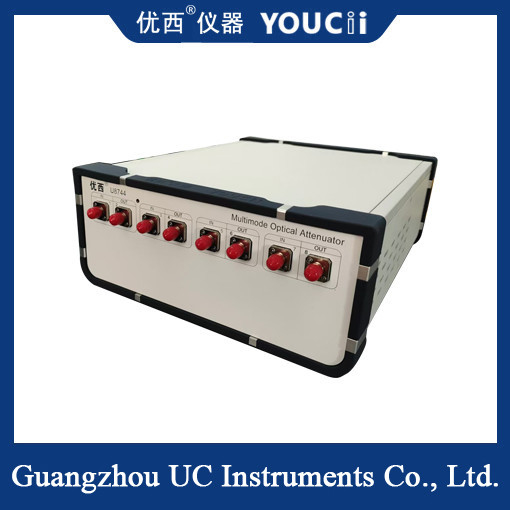

चार-चैनल मल्टीमोड ऑप्टिकली नियंत्रित ऑप्टिकल एटेंचुएटर को कैस्केड किया जा सकता है
चार-चैनल मल्टी-मोड ऑप्टिकल एटेंचुएटर एक में चार स्वतंत्र ऑप्टिकल एटेंचुएटर चैनलों को एकीकृत करता है, प्रत्येक चैनल ऑप्टिकल सिग्नल की ताकत को सटीक रूप से नियंत्रित कर सकता है।यह डिजाइन न केवल बहुत उपकरण स्थान बचाता है, लेकिन परीक्षण डेटा थ्रूपुट और परीक्षण दर में भी काफी सुधार करता है, जटिल ऑप्टिकल फाइबर संचार प्रणालियों की परीक्षण आवश्यकताओं को पूरा करता है।यह मल्टी-मोड फाइबर का समर्थन करता है और विभिन्न प्रकार के फाइबर के लिए उपयुक्त है, जैसे 62.5/125um और 50/125um, अधिक लचीलापन और प्रयोज्यता के साथ।
चार-चैनल मल्टी-मोड ऑप्टिकल एटेंचुएटर एक में चार स्वतंत्र ऑप्टिकल एटेंचुएटर चैनलों को एकीकृत करता है, प्रत्येक चैनल ऑप्टिकल सिग्नल की ताकत को सटीक रूप से नियंत्रित कर सकता है।यह डिजाइन न केवल बहुत उपकरण स्थान बचाता है, लेकिन परीक्षण डेटा थ्रूपुट और परीक्षण दर में भी काफी सुधार करता है, जटिल ऑप्टिकल फाइबर संचार प्रणालियों की परीक्षण आवश्यकताओं को पूरा करता है।यह मल्टी-मोड फाइबर का समर्थन करता है और विभिन्न प्रकार के फाइबर के लिए उपयुक्त है, जैसे 62.5/125um और 50/125um, अधिक लचीलापन और प्रयोज्यता के साथ।
विनिर्देश
| मॉडल | U8744/U8748 (मल्टीमोड) | |
| क्षीणन सीमा | 0 ~ 35 डीबी | |
| कैलिब्रेशन तरंग दैर्ध्य/ऑपरेटिंग तरंग दैर्ध्य सीमा (12 तरंग दैर्ध्य संयोजनों तक का चयन किया जा सकता है) |
850/908 एनएम |
|
| सम्मिलन हानि | ≤ 1.8 डीबी | |
| फाइबर का प्रकार | 50/125um, 62.5/125um आत्म अनुकूलन | |
| कनेक्टर का प्रकार | FC/UPC कनेक्टर | |
| क्षीणन सटीकता | ≤±0.20dB (0 ~ 20dB) | |
| पुनरावृत्ति | ≤±0.05 डीबी | |
| औसत शक्ति सेटिंग समय | 2 ~ 1000 एमएस | |
| पावर कंट्रोल फॉलो-अप स्थिरता समय | 200ms | |
| कमजोरी नियंत्रण गति | 0.1~ 35 डीबी/सेक | |
| रिटर्न हानि | >25 डीबी | |
| अधिकतम इनपुट शक्ति | +17dBm | |
| कैलिब्रेशन चक्र | दो वर्ष | |
| परिचालन तापमान | 0 ~ +40°C | |
| भंडारण तापमान | -30 ~ +80°C | |
| विद्युत आपूर्ति | 100~240 वी | |
| उत्पाद का आकार | 245mm W, 105mm H, 320mm D | |
आवेदन क्षेत्र
ऑप्टिकल फाइबर संचार प्रणाली परीक्षणः ऑप्टिकल फाइबर संचार प्रणाली के निर्माण प्रक्रिया में, four-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performanceप्रत्येक चैनल में ऑप्टिकल सिग्नल के कमजोरी को ठीक से समायोजित करके, विभिन्न संचरण स्थितियों में ऑप्टिकल सिग्नल के संचरण का अनुकरण किया जा सकता है,जो सिस्टम अनुकूलन के लिए मजबूत समर्थन प्रदान करता है.
ऑप्टिकल फाइबर उपकरण विकासः ऑप्टिकल फाइबर उपकरणों के विकास की प्रक्रिया में, चार-चैनल बहु-मोड ऑप्टिकल एटेंचुएटर एक महत्वपूर्ण परीक्षण उपकरण है,जिसका उपयोग उपकरण के क्षीणन प्रदर्शन का मूल्यांकन करने के लिए किया जा सकता हैइसके मल्टी-चैनल डिजाइन से शोधकर्ताओं को एक साथ कई उपकरणों का परीक्षण करने की अनुमति मिलती है, जिससे अनुसंधान और विकास की दक्षता में काफी सुधार होता है।
ऑप्टिकल संचार शिक्षण प्रयोगः ऑप्टिकल संचार शिक्षण प्रयोग में,चार-चैनल मल्टी-मोड ऑप्टो-नियंत्रित ऑप्टिकल एटेंचुएटर छात्रों को ऑप्टिकल संचार के सिद्धांत और प्रौद्योगिकी को गहराई से समझने के लिए एक मंच प्रदान करता हैव्यावहारिक संचालन और प्रयोगात्मक सत्यापन के माध्यम से, छात्र ऑप्टिकल संकेतों के मंदीकरण तंत्र, विनियमन सिद्धांतों को अधिक सहज रूप से समझ सकते हैं,और ऑप्टिकल फाइबर संचार प्रणालियों की संरचना और कार्य मोड.
अन्य क्षेत्रों में अनुप्रयोग: उपरोक्त क्षेत्रों के अतिरिक्त, चार-चैनल बहु-मोड ऑप्टिकल-नियंत्रित ऑप्टिकल एटेंचुएटर का उपयोग वायरलेस संचार में भी किया जा सकता है,परीक्षण और माप और अन्य क्षेत्रइसकी सटीक नियंत्रण क्षमता और अनुप्रयोगों की विस्तृत श्रृंखला इसे विभिन्न अनुप्रयोग क्षेत्रों में एक महत्वपूर्ण भूमिका निभाती है।
