उत्पाद विवरण:
|
| डेटा दर सीमा: | 25~32जी | तरंग दैर्ध्य रेंज: | 1250 ~ 1650 एनएम |
|---|---|---|---|
| ऑप्टिकल इनपुट रेंज: | +5 ~ -15dBm | घड़ी रिकवरी आउटपुट आवृत्ति विभाजन अनुपात: | 2/8/32/40 |
| परिचालन तापमान: | 10~70℃ | क्लॉक आउटपुट बेतरतीब ढंग से हिलता है: | 300-800fs |
| बिजली आपूर्ति वोल्टेज (बाहरी बिजली इनपुट वोल्टेज): | 4 ~ 5.5 वी | ||
| प्रमुखता देना: | पल्स एम्पलीफायर मॉड्यूलेशन क्लॉक रिकवरी इंस्ट्रूमेंट,32G बाउड घड़ी रिकवरी उपकरण,1650nm तरंग दैर्ध्य घड़ी वसूली उपकरण |
||

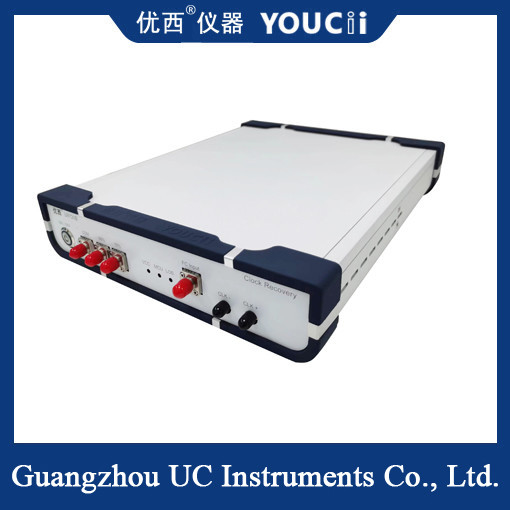

पल्स एम्पलीफ्यूड मॉड्यूलेशन 4 25~32GBaud क्लॉक रिकवरी इंस्ट्रूमेंट
PAM4 25G क्लॉक रिकवरी डिवाइस एक उच्च प्रदर्शन डेटा क्लॉक रिकवरी डिवाइस है जिसे विशेष रूप से PAM4 (पल्स एम्पलीफायर मॉड्यूलेशन 4) संकेतों से 25Gbps क्लॉक सिग्नल निकालने और पुनर्प्राप्त करने के लिए डिज़ाइन किया गया है।
मुख्य कार्य
PAM4 25G क्लॉक रिकवरी इंस्ट्रूमेंट का मुख्य कार्य प्राप्त PAM4 ऑप्टिकल या विद्युत संकेतों से सिंक्रोनस क्लॉक सिग्नल और डेटा सिग्नल निकालना और पुनर्प्राप्त करना है।यह उच्च गति डेटा संचरण का समर्थन करता है और जटिल संकेत वातावरण में स्थिर घड़ी वसूली प्रदर्शन प्रदान करता है.
तकनीकी विशेषताएं
उच्च बैंडविड्थः आधुनिक उच्च गति संचार प्रणालियों की आवश्यकताओं को पूरा करने के लिए 25Gbps तक डेटा दरों को संभालने में सक्षम।
उच्च स्पेक्ट्रल चौड़ाई: एक विस्तृत स्पेक्ट्रम रेंज है, संकेत के विभिन्न आवृत्ति घटकों को संभाल सकती है।
अनुकूली प्रदर्शनः स्वचालित रूप से विभिन्न संकेत गुणवत्ता और संचरण स्थितियों के अनुकूल हो सकता है, स्थिर घड़ी वसूली प्रदान करता है।
मल्टी-मोड सपोर्टः एक ही समय में ऑप्टिकल सिग्नल इनपुट, इलेक्ट्रिकल सिग्नल इनपुट और फोटोइलेक्ट्रिक सिग्नल इनपुट का समर्थन करें, जो लचीले इंटरफ़ेस विकल्प प्रदान करता है।
उच्च प्रदर्शन घड़ी वसूलीः उन्नत घड़ी वसूली एल्गोरिदम और प्रौद्योगिकियों का उपयोग यह सुनिश्चित करने के लिए किया जाता है कि उच्च गुणवत्ता वाले घड़ी संकेत जटिल संकेतों से निकाले जाते हैं।
विनिर्देश
| नहीं। | तकनीकी सूचकांक | अधिकतम | मिन | इकाई |
| 1 | डेटा दर सीमा | 32 | 25 | जीबीपीएस/जीबीओड |
| 2 | तरंग दैर्ध्य सीमा (एकल मोड) | 1650 | 1250 | एनएम |
| 3 | ऑप्टिकल इनपुट रेंज | +5 | -15 | डीबीएम |
| 4 | घड़ी रिकवरी आउटपुट आवृत्ति विभाजन अनुपात | 8 / 32 / 40 | ||
| 5 | आउटपुट विद्युत घड़ी आयाम | 500 (सामान्य मूल्य) | एमवीपीपी | |
| 6 | सीएमएल घड़ी अंतर आउटपुट आयाम | 800 | 200 | एमवीपीपी |
| 7 | घड़ी आउटपुट यादृच्छिक रूप से झटके | 800 | 300 | fs |
| 8 | घड़ी आवृत्ति (उदाहरण के लिए 28.1Gbps) | 14.05 | 0.70 | गीगाहर्ट्ज |
| 9 | आंतरिक संकेत हानि का पता लगाना (LOS) | 128 (अतिभार) | 5 (संवेदनशीलता) | mV |
| 10 | बिजली आपूर्ति वोल्टेज (बाहरी बिजली इनपुट वोल्टेज) | 5.5 | 4 | वी |
| 11 | परिचालन तापमान | 70 | 10 | °C |
| 12 | अनुकूली मॉड्यूल प्रकार (NRZ और PAM4 संकेतों का समर्थन करता है) | SFP28/56,SR,LR,BIDI | ||
PAM4 25G क्लॉक रिकवरी डिवाइस का व्यापक रूप से निम्नलिखित परिदृश्यों में प्रयोग किया जाता हैः
उच्च-गति संचार प्रणालियोंः जैसे फाइबर ऑप्टिक संचार प्रणालियों, उपग्रह संचार प्रणालियों, आदि, उच्च गति PAM4 संकेतों को संसाधित करने की आवश्यकता है।
डाटा सेंटर: डाटा सेंटर के अंदर डेटा ट्रांसफर आमतौर पर हाई स्पीड सीरियल कम्युनिकेशन टेक्नोलॉजी का उपयोग करता है,और PAM4 25G क्लॉक रिकवरी उपकरण आवश्यक क्लॉक रिकवरी और डेटा निष्कर्षण कार्य प्रदान कर सकते हैं.
परीक्षण और माप: संचार उपकरण के विकास, उत्पादन और परीक्षण के दौरान,PAM4 25G क्लॉक रिकवरी इंस्ट्रूमेंट का उपयोग उपकरण के प्रदर्शन और संगतता का सत्यापन करने के लिए किया जा सकता है.
