उत्पाद विवरण:
|
| सरल मॉड्यूल: | 1310/1550 एनएम | सीनियर: | ≥25dB |
|---|---|---|---|
| स्क्रीन का साईज़: | 5.6 | डेटा दर सीमा: | 25~32जी |
| परीक्षण दूरी: | 50 किमी | प्रकार: | हाथ में |
| आवर्धन: | 224 बार | ||
| प्रमुखता देना: | निर्माण उपकरण OTDR,मल्टीफंक्शनल टेस्टर OTDR,फाइबर निर्माण उपकरण OTDR |
||

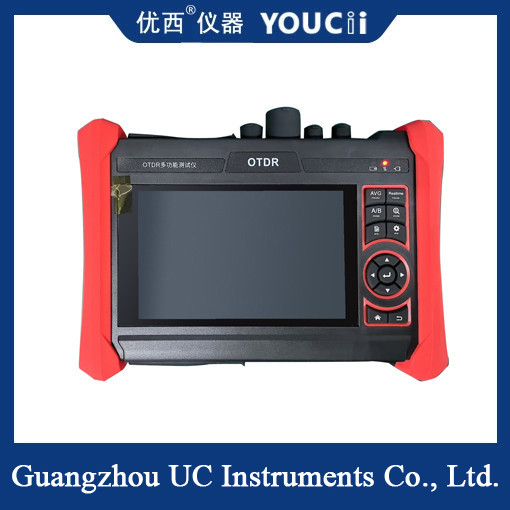

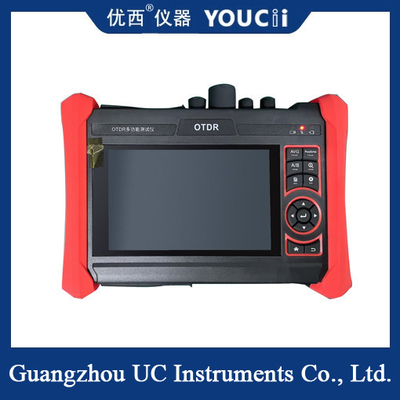

ओटीडीआर मल्टीफंक्शनल टेस्टर ऑप्टिकल फाइबर निर्माण उपकरण
ओटीडीआर एक उपकरण है जो माप वक्र के विश्लेषण के माध्यम से ऑप्टिकल फाइबर की एकरूपता, दोष, फ्रैक्चर, संयुक्त युग्मन और अन्य गुणों को समझने के लिए है।इसका उपयोग ऑप्टिकल फाइबर के क्षीणन को मापने के लिए किया जाता है, कनेक्टर और दोष लोकेटर का क्षीणन, और ऑप्टिकल फाइबर की लंबाई के साथ हानि वितरण को देखें, यह निर्माण में एक आवश्यक उपकरण है,ऑप्टिकल फाइबर का रखरखाव और निगरानी.
| ओटीडीआर तकनीकी विनिर्देश | ||||||||
| तरंग दैर्ध्य (nm)वैकल्पिक * | 1310/1550 | 1610 | ||||||
| गतिशील सीमा ((dB)2 वैकल्पिक* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| पल्स चौड़ाई (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| परीक्षण सीमा | ≤ 150 किमी | |||||||
| घटना अंधा क्षेत्र (m)3 | ≤2 मीटर | |||||||
| कमजोरी अंधा क्षेत्र (एम)3 | ≤10 मीटर | |||||||
| रैखिकता (dB/dB) | ±0.05 डीबी/डीबी | |||||||
| हानि की सीमा (dB) | 0.05 | |||||||
| हानि संकल्प अनुपात (dB) | 0.01 | |||||||
| न्यूनतम दूरी संकल्प | 0.05 | |||||||
| नमूना लेने का स्थान ((K) | 32-128 | |||||||
| दूरी अनिश्चितता (m) | ±(1 मीटर + 5×10-5× दूरी + नमूनाकरण अंतराल) | |||||||
| दूरी का दायरा (किमी) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| वास्तविक समय में ताज़ा करने की विशिष्ट अवधि | 1s | |||||||
| फ़ाइल प्रारूप | एसओआर मानक प्रारूप/पीडीएफ/एक्सेल | |||||||
| माप की अवधि | 5 सेकंड, 10 सेकंड, 15 सेकंड, 30 सेकंड, 1 मिनट, 2 मिनट और 3 मिनट चयन योग्य हैं | |||||||
| भंडारण | FLASH (EMMC) 8G + TF कार्ड | |||||||
| इंटरफेस प्रकार | एससी-पीसी | |||||||
|
टिप्पणियाँ: 1. तकनीकी विनिर्देश में मापने के लिए सामान्य पीसी मॉडल कनेक्टर का उपयोग करते समय उपकरण के सुनिश्चित प्रदर्शन का वर्णन किया गया हैऑप्टिकल फाइबर अपवर्तकता के कारण अनिश्चितता को ध्यान में रखे बिना. 2गतिशील दायरा अधिकतम धड़कन चौड़ाई और 3 मिनट के औसत समय की स्थिति में मापा गया डेटा है। गतिशील दायरा 200 किमी / 2000 एनएस / 3 मिनट की स्थिति में मापा गया डेटा है। 3अंधे क्षेत्र की माप की स्थितिः प्रतिबिंब घटना 5 किमी के भीतर है, प्रतिबिंब की ताकत 45dB है। न्यूनतम पल्स चौड़ाई से मापा जाता है। |
||||||||
| विनिर्देश | |||
| आकार और प्रदर्शन | 5.4 इंच का आईपीएस टच स्क्रीन डिस्प्ले, 1920*1152 रिज़ॉल्यूशन | ||
| नेटवर्क पोर्ट | 10/100/1000M ऑटो अनुकूलित | ||
| वाईफ़ाई | 2.4G वाईफ़ाई में निर्मित, गति150M, वायरलेस कैमरा छवि प्रदर्शित | ||
| H.265 मुख्य धारा परीक्षण | एच.265 और एच.264 आईपी, मुख्यधारा के माध्यम से 4K वीडियो डिस्प्ले | ||
| आईपी कैमरा परीक्षण | 500 ब्रांड आईपी कैमरा परीक्षण का समर्थन करें | ||
| आईपी की खोज | पूरे नेटवर्क सेगमेंट आईपी पते को स्वतः स्कैन करें | ||
| एचडी समाक्षीय कैमरा परीक्षण | TVI 5.0/ CVI 4.0/ AHD 4.0 कैमरा परीक्षण, UTC नियंत्रण और कॉल OSD मेनू* वैकल्पिक | ||
| सीवीबीएस कैमरा परीक्षण | 1 चैनल BNC इनपुट & 1 चैनल BNC लूप आउटपुट, NTSC/PAL (Auto)अनुकूलित करना)* वैकल्पिक | ||
| ज़ूम इमेज | 4x ज़ूम, इमेज बड़ा करें, स्क्रीन स्नैपशॉट, सेव, व्यू और रिकॉर्ड और प्लेबैक | ||
| आरजे45 केबल का टीडीआर परीक्षण | परीक्षण केबलs लंबाई, अधिकतम परीक्षण 600 मीटर तक | ||
| एचडीएमआई इनपुट | 4K 60FPS HDMI इनपुट*वैकल्पिक | ||
| वीजीए इनपुट | समर्थन वीजीए इनपुट*वैकल्पिक | ||
| पावर आउटपुट | 48V PoE/ 24V2A/ 12V 3A/ 5V 2A पावर आउटपुट | ||
| यूटीपी केबल परीक्षण | परीक्षण UTP केबल कनेक्शन की स्थिति और स्क्रीन पर प्रदर्शित करें. स्क्रीन पर संख्या पढ़ें. आरजे 45 केबल कनेक्टर के निकट अंत, मध्य अंत और दूर अंत दोष बिंदु का पता लगाएं, यह भी ढाल केबल का परीक्षण कर सकते हैं | ||
| डाटा मॉनिटर | कैप्चर करता है और नियंत्रण डिवाइस से आदेश डेटा का विश्लेषण करता है, यह भी हेक्साडेसिमल भेज सकते हैं | ||
| नेटवर्क परीक्षण | ट्रैक रूट, लिंक मॉनिटर, डीएचसीपी सर्वर, पोर्ट फ्लैशिंग, पिंग टेस्ट | ||
| डिजिटल केबल ट्रैसर | BNC केबल, नेटवर्क केबल और टेलीफोन केबल को मेज के केबल से खोजें। | ||
| इलेक्ट्रोस्कोप | वोल्टेज रेंज | AC12-1000V | |
| आवृत्ति | 50/60 हर्ट्ज | ||
| अलार्म का प्रकार | ध्वनि और प्रकाश दोहरी अलार्म | ||
| स्तर | CAT.III 1000V / CAT.IV 600V;CE | ||
| पीओई वोल्टेज परीक्षण | माप POE स्विच या PSE पावर सप्लाई वोल्टेज और केबल कनेक्शन स्थिति | ||
| दृश्य दोष पता लगाने वाला | 650nm तरंग दैर्ध्य के साथ 10mW विजुअल फॉल्ट लोकेटर, मल्टी-मोड और सिंगल-मोड फाइबर के झुकने और टूटने का परीक्षण करने के लिए लाल लेजर स्रोत उत्सर्जित करता है, परीक्षण सीमा 8KM | ||
| ऑप्टिकल पावर मीटर | तरंगदैर्ध्य:1625,1550nm,1490nm,1310nm,1300nm,850nm, माप सीमा,-70 ′′ + 10 dBm, ऑप्टिकल शक्ति परीक्षण और फाइबर लिंक हानि सापेक्ष माप के लिए | ||
| शक्ति | |||
| बाहरी बिजली आपूर्ति | डीसी 12V ((2A) | ||
| बैटरी | अंतर्निहित 7.4V 5200mA लिथियम आयन बैटरी | ||
| रिचार्जेबल | 2.5 घंटे चार्ज करने के बाद, सामान्य कार्य समय 11 घंटे | ||
| पैरामीटर | |||
| ऑपरेशन सेटिंग | ओएसडी मेनू, अपनी वांछित भाषा का चयन करेंः अंग्रेजी, पुर्तगाली, कोरियाई, रूसी, इतालवी, फ्रेंच, पोलिश, स्पेनिश, जापानी, तुर्की, जर्मन, सर्बियाई, चेक, वियतनामी आदि | ||
| ऑटो बंद | 5-30 (मिनट) | ||
| कार्य वातावरण | |||
| कार्य तापमान | -10°C---+50°C | ||
| कार्यशील आर्द्रता | ३०-९०% | ||
| आयाम/वजन | 264 मिमी x 182 मिमी x 43 मिमी / 1 किलो | ||
पैकिंग सूची
