उत्पाद विवरण:
|
| बिजली रेंज: | +5 ~ -85dBm, +25 ~ -65dBm | गतिशील सीमा: | 32/30 डीबी |
|---|---|---|---|
| रिटर्न हानि: | > 40 डीबी | निविष्ट वस्तु का नुकसान: | <1.0 डीबी |
| ऑप्टिकल कनेक्टर: | एफसी/पीसी/एफसी/एपीसी | डेटा दर सीमा: | 25~32जी |
| उपकरण का प्रकार: | IngaAs | ||
| प्रमुखता देना: | ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर,ओटीडीआर ऑप्टिकल फाइबर रखरखाव उपकरण,otdr ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर |
||

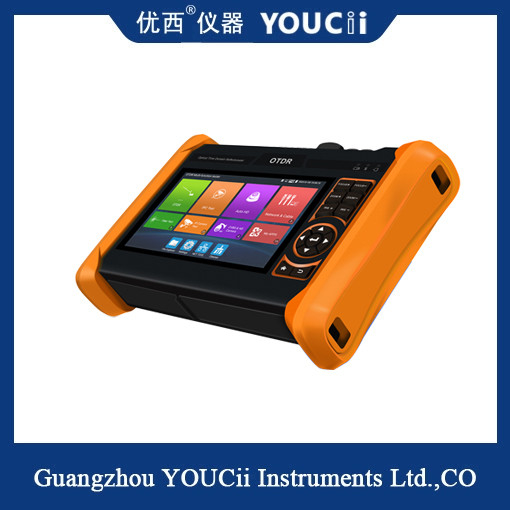

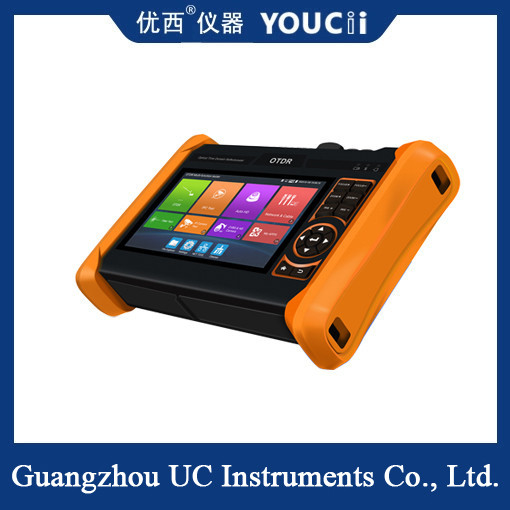

ओटीडीआर ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर ऑप्टिकल फाइबर रखरखाव उपकरण
ओटीडीआर एक उपकरण है जो माप वक्र के विश्लेषण के माध्यम से ऑप्टिकल फाइबर की एकरूपता, दोष, फ्रैक्चर, संयुक्त युग्मन और अन्य गुणों को समझने के लिए है।इसका उपयोग ऑप्टिकल फाइबर के क्षीणन को मापने के लिए किया जाता है, कनेक्टर और दोष लोकेटर का क्षीणन, और ऑप्टिकल फाइबर की लंबाई के साथ हानि वितरण को देखें, यह निर्माण में एक आवश्यक उपकरण है,ऑप्टिकल फाइबर का रखरखाव और निगरानी.
फाइबर कनेक्शन
फाइबर को ओटीडीआर के ऊपरी ऑप्टिकल इंटरफेस से कनेक्ट करें। यह एफसी-पीसी ऑप्टिकल कनेक्टर को अपनाता है।
नोटिसःऑप्टिकल फाइबर को मापने के लिए ओटीडीआर का उपयोग करते समय, मापे गए ऑप्टिकल फाइबर में कार्यशील प्रकाश मौजूद नहीं हो सकता है। अन्यथा उपकरण क्षतिग्रस्त हो जाएगा।
ऑटो ओटीडीआर परीक्षण
ऑटो ओटीडीआर डिफ़ॉल्ट रूप से, परीक्षण शुरू करने के लिए, परीक्षण करने के लिए ओटीडीआर परीक्षण पर क्लिक करें या वेवलेंथ, पल्स चौड़ाई और माप अवधि का चयन करें। अन्य पैरामीटर सेटिंग नीचे के रूप मेंः
| ओटीडीआर तकनीकी विनिर्देश | ||||||||
| तरंग दैर्ध्य (nm)वैकल्पिक * | 1310/1550 | 1610 | ||||||
| गतिशील सीमा ((dB)2 वैकल्पिक* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| पल्स चौड़ाई (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| परीक्षण सीमा | ≤ 150 किमी | |||||||
| घटना अंधा क्षेत्र (m)3 | ≤2 मीटर | |||||||
| कमजोरी अंधा क्षेत्र (एम)3 | ≤10 मीटर | |||||||
| रैखिकता (dB/dB) | ±0.05 डीबी/डीबी | |||||||
| हानि की सीमा (dB) | 0.05 | |||||||
| हानि संकल्प अनुपात (dB) | 0.01 | |||||||
| न्यूनतम दूरी संकल्प | 0.05 | |||||||
| नमूना लेने का स्थान ((K) | 32-128 | |||||||
| दूरी अनिश्चितता (m) | ±(1 मीटर + 5×10-5× दूरी + नमूनाकरण अंतराल) | |||||||
| दूरी का दायरा (किमी) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| वास्तविक समय में ताज़ा करने की विशिष्ट अवधि | 1s | |||||||
| फ़ाइल प्रारूप | एसओआर मानक प्रारूप/पीडीएफ/एक्सेल | |||||||
| माप की अवधि | 5 सेकंड, 10 सेकंड, 15 सेकंड, 30 सेकंड, 1 मिनट, 2 मिनट और 3 मिनट चयन योग्य हैं | |||||||
| भंडारण | FLASH (EMMC) 8G + TF कार्ड | |||||||
| इंटरफेस प्रकार | एससी-पीसी | |||||||
|
टिप्पणियाँ: 1. तकनीकी विनिर्देश में मापने के लिए सामान्य पीसी मॉडल कनेक्टर का उपयोग करते समय उपकरण के सुनिश्चित प्रदर्शन का वर्णन किया गया हैऑप्टिकल फाइबर अपवर्तकता के कारण अनिश्चितता को ध्यान में रखे बिना. 2गतिशील दायरा अधिकतम धड़कन चौड़ाई और 3 मिनट के औसत समय की स्थिति में मापा गया डेटा है। गतिशील दायरा 200 किमी / 2000 एनएस / 3 मिनट की स्थिति में मापा गया डेटा है। 3अंधे क्षेत्र की माप की स्थितिः प्रतिबिंब घटना 5 किमी के भीतर है, प्रतिबिंब की ताकत 45dB है। न्यूनतम पल्स चौड़ाई से मापा जाता है। |
||||||||
नोटः**चिह्न का अर्थ है कि कार्य अनुकूलन योग्य हैं!उपरोक्त डेटा केवल संदर्भ के लिए हैं और उनके किसी भी परिवर्तन को पहले से सूचित नहीं किया जाएगा। अधिक विस्तृत तकनीकी पूछताछ के लिए, कृपया स्वतंत्र महसूस करेंहमसे संपर्क करें।
