उत्पाद विवरण:
|
| सिग्नल अधिग्रहण मोड: | नमूनाकरण (सामान्य), लिफाफा, औसत | जांच प्रकार: | IngaAs |
|---|---|---|---|
| अधिकतम परीक्षण दूरी: | 40 किमी | वजन: | 300 ग्राम |
| शक्ति: | ＜6w | रिटर्न हानि: | > 40 डीबी |
| परीक्षण विधि: | सिंगल फाइबर | ||
| प्रमुखता देना: | 40dB मल्टीफंक्शनल परीक्षक,मल्टीफंक्शनल टेस्टर OTDR |
||

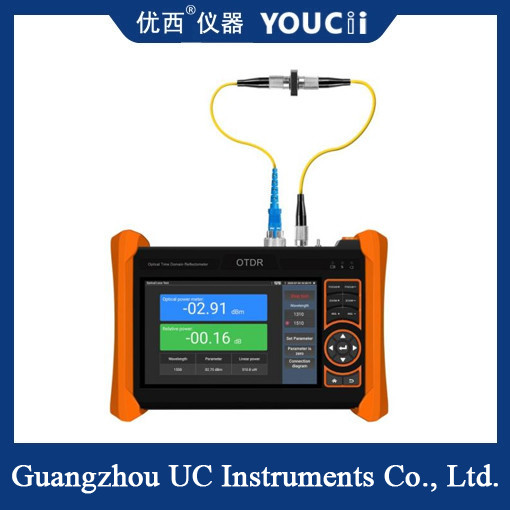

ओटीडीआर मल्टीफंक्शनल परीक्षक को विभिन्न उपकरणों से जोड़ा जा सकता है
IP कैमरा को IPC परीक्षक के LAN पोर्ट से कनेक्ट करें, यदि परीक्षक के LAN पोर्ट का लिंक संकेतक हरा है और डेटा संकेतक चमकता है,इसका मतलब है कि आईपी कैमरा और आईपीसी परीक्षक संवाद कर रहे हैं.
IPC टेस्ट प्रो ऐप में प्रवेश करें, आईपी स्कैन करने के बाद, कैमरा आईपी पते पर क्लिक करें, परीक्षक स्वचालित रूप से लॉग इन करेगा और कैमरा छवि प्रदर्शित करेगा।
नेटवर्क सेटिंग कैमरे के आईपी पते को संशोधित कर सकती है. परीक्षक की क्रोम ऐप कैमरे की वेबसाइट में लॉग इन कर IP जानकारी को संशोधित कर सकती है.
बीएनसी केबल को वीडियो आईएन पोर्ट से कनेक्ट करें, ¢ एएचडी/सीवीआई/टीवीआई प्रविष्ट करें, ऐप छवि प्रदर्शित करेंगे। टीवीआई कैमरे के वीडियो आउटपुट को आईपी परीक्षक के "टीवीआई आईएन" इंटरफ़ेस से कनेक्ट करें,छवि परीक्षक पर प्रदर्शित किया जाएगा.
BNC केबल को VIDEO IN और VIDEO OUT पोर्ट से कनेक्ट करें, TV OUT इंटरफ़ेस दर्ज करें, BNC केबल की निरंतरता का परीक्षण कर सकते हैं।
डीवीआर या अन्य उपकरण के एचडीएमआई आउट पोर्ट को पोर्ट में परीक्षक के एचडीएमआई से कनेक्ट करें, मीटर इनपुट छवि प्रदर्शित करेगा।
| ओटीडीआर तकनीकी विनिर्देश | ||||||||
| तरंग दैर्ध्य (nm)वैकल्पिक * | 1310/1550 | 1610 | ||||||
| गतिशील सीमा ((dB)2 वैकल्पिक* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| पल्स चौड़ाई (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| परीक्षण सीमा | ≤ 150 किमी | |||||||
| घटना अंधा क्षेत्र (m)3 | ≤2 मीटर | |||||||
| कमजोरी अंधा क्षेत्र (एम)3 | ≤10 मीटर | |||||||
| रैखिकता (dB/dB) | ±0.05 डीबी/डीबी | |||||||
| हानि की सीमा (dB) | 0.05 | |||||||
| हानि संकल्प अनुपात (dB) | 0.01 | |||||||
| न्यूनतम दूरी संकल्प | 0.05 | |||||||
| नमूना लेने का स्थान ((K) | 32-128 | |||||||
| दूरी अनिश्चितता (m) | ±(1 मीटर + 5×10-5× दूरी + नमूनाकरण अंतराल) | |||||||
| दूरी का दायरा (किमी) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| वास्तविक समय में ताज़ा करने की विशिष्ट अवधि | 1s | |||||||
| फ़ाइल प्रारूप | एसओआर मानक प्रारूप/पीडीएफ/एक्सेल | |||||||
| माप की अवधि | 5 सेकंड, 10 सेकंड, 15 सेकंड, 30 सेकंड, 1 मिनट, 2 मिनट और 3 मिनट चयन योग्य हैं | |||||||
| भंडारण | FLASH (EMMC) 8G + TF कार्ड | |||||||
| इंटरफेस प्रकार | एससी-पीसी | |||||||
|
टिप्पणियाँ: 1. तकनीकी विनिर्देश में मापने के लिए सामान्य पीसी मॉडल कनेक्टर का उपयोग करते समय उपकरण के सुनिश्चित प्रदर्शन का वर्णन किया गया हैऑप्टिकल फाइबर अपवर्तकता के कारण अनिश्चितता को ध्यान में रखे बिना. 2गतिशील दायरा अधिकतम धड़कन चौड़ाई और 3 मिनट के औसत समय की स्थिति में मापा गया डेटा है। गतिशील दायरा 200 किमी / 2000 एनएस / 3 मिनट की स्थिति में मापा गया डेटा है। 3अंधे क्षेत्र की माप की स्थितिः प्रतिबिंब घटना 5 किमी के भीतर है, प्रतिबिंब की ताकत 45dB है। न्यूनतम पल्स चौड़ाई से मापा जाता है। |
||||||||
