उत्पाद विवरण:
|
| आयाम (मिमी): | 196x30.5x27 | वजन (जी): | 250 |
|---|---|---|---|
| भंडारण तापमान (℃): | -25－+70 | ऑपरेटिंग तापमान (℃): | -10++60 |
| क्षारीय बैटरी: | 2pcs AAA बैटरी | सम्मिलन हानि ((dB, विशिष्ट मूल्य): | 2.5 (1550nm) |

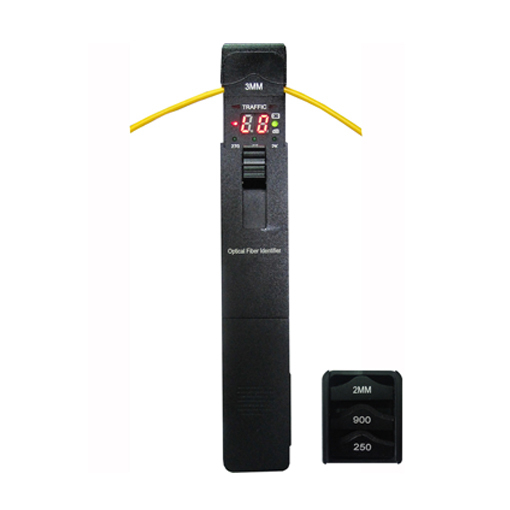

हैंडहेल्ड ऑप्टिकल फाइबर आइडेंटिफायर ऑप्टिकल फाइबर नेटवर्क का रखरखाव
हैंडहेल्ड ऑप्टिकल फाइबर डिटेक्टर ऑप्टिकल फाइबर नेटवर्क के रखरखाव के लिए आवश्यक उपकरण हैं। उनका मुख्य कार्य सेवाओं को बाधित किए बिना गैर-घुसपैठ का पता लगाने की तकनीक के माध्यम से ऑप्टिकल फाइबर में ऑप्टिकल संकेतों की पहचान करना है। विशिष्ट कार्यों में शामिल हैं:
ऑप्टिकल सिग्नल का पता लगाना: यह निर्धारित करें कि ऑप्टिकल फाइबर में ऑप्टिकल सिग्नल ट्रांसमिशन है या नहीं और उपयोग में आने वाले ऑप्टिकल फाइबर की पहचान करें।
ऑप्टिकल पावर माप: सिग्नल की ताकत का मूल्यांकन करने में सहायता के लिए ऑप्टिकल पावर मान (उदाहरण के लिए, -16 DBM) प्रदर्शित करता है।
दिशा संकेत: तीर या एलईडी लाइट के माध्यम से प्रकाश सिग्नल ट्रांसमिशन की दिशा (जैसे, बाएं से दाएं या दाएं से बाएं) प्रदर्शित करें।
मॉड्यूलेशन सिग्नल पहचान: विशिष्ट आवृत्तियों के मॉड्यूलेशन संकेतों का पता लगाएं और सेवा संकेतों को परीक्षण संकेतों से अलग करें।
विशेष विवरण
|
मॉडल# |
U8652 |
|
पहचाना गया तरंग दैर्ध्य रेंज |
800-1700 एनएम |
|
पहचाना गया सिग्नल प्रकार |
CW, 270Hz±5%,1kHz±5%,2kHz±5% |
|
डिटेक्टर प्रकार |
Ø1mm InGaAs 2pcs |
|
अडाप्टर प्रकार |
Ø0.25 , Ø0.9, Ø2.0, Ø3.0 |
|
सिग्नल दिशा |
बाएं और दाएं एलईडी |
|
सिंगल डायरेक्शन टेस्ट रेंज (dBm, CW/0.9mm बेयर फाइबर) |
-46~10(1310nm) |
|
-50~10(1550nm) |
|
|
सिग्नल पावर टेस्ट रेंज (dBm, CW/0.9mm बेयर फाइबर) |
-50~+10 |
|
सिग्नल आवृत्ति प्रदर्शन (Hz) |
270, 1k, 2k |
|
आवृत्ति परीक्षण रेंज (dBm, औसत मान) |
Ø0.9, Ø2.0, Ø3.0 -30~0 (270Hz,1KHz) |
|
Ø0.9, Ø2.0, Ø3.0 -25~0 (2KHz) |
|
|
Ø0.25 -25~0 (1KHz,2KHz) |
|
|
Ø0.25 -20~0 (2KHz) |
|
|
सम्मिलन हानि (डीबी, विशिष्ट मान) |
0.8 (1310nm) |
|
2.5 (1550nm) |
|
|
क्षारीय बैटeरी(V) |
2पीसीएस एएए बैटरियां |
|
ऑपरेटिंग तापमान(℃) |
-10－+60 |
|
भंडारण तापमान(℃) |
-25－+70 |
|
आयाम (मिमी) |
196X30.5X27 |
|
वजन (ग्राम) |
250 |
अनुप्रयोग परिदृश्य
ऑप्टिकल फाइबर स्थापना और रखरखाव
ऑप्टिकल फाइबर को जोड़ने, काटने या वायरिंग करते समय, गलत संचालन से बचने के लिए लक्ष्य ऑप्टिकल फाइबर की तुरंत पहचान करें।
लिंक के सामान्य संचालन को सुनिश्चित करने के लिए ऑप्टिकल फाइबर पैच कॉर्ड या पिगटेल की कनेक्टिविटी की जांच करें।
ऑप्टिकल केबल स्प्लिसिंग और आपातकालीन मरम्मत
ऑप्टिकल केबल के स्थानांतरण या फॉल्ट मरम्मत की प्रक्रिया में, सेवाओं के आकस्मिक व्यवधान को रोकने के लिए उपयोग में आने वाले ऑप्टिकल फाइबर की सटीक पहचान करें।
मॉड्यूलेशन सिग्नल डिटेक्शन के माध्यम से, परीक्षण सिग्नल को वास्तविक सेवा सिग्नल से अलग किया जाता है।
