उत्पाद विवरण:
|
| एटेन्यूएटर रेंज: | 0 ~ 60 डीबी | तरंग दैर्ध्य सीमा: | 1310 / 1490 / 1550 / 1610 एनएम |
|---|---|---|---|
| निविष्ट वस्तु का नुकसान: | ≤ 1.8 डीबी | Fiber type: | Standard SMF |
| अटेनियूटर सटीकता: | ≤ ± 0.1 dB typ. ≤ ± 0.1 डीबी टाइप। (0 ~ 40 dB) (0 ~ 40 डीबी) | repeatability: | ± ± 0.015 डीबी |
| क्षीणन संक्रमण गति: | 0.1 ~ 50 डीबी/एस |

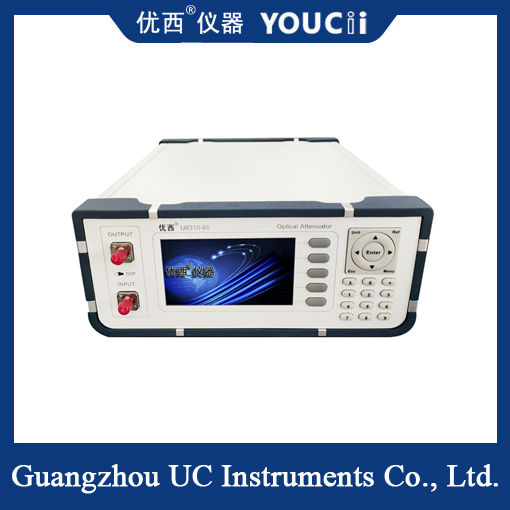

प्रोग्रामेबल MEMS एडजस्टेबल ऑप्टिकल एटेन्यूएटर 0~60dB
डेस्कटॉप एडजस्टेबल ऑप्टिकल एटेन्यूएटर एक ऑप्टिकल परीक्षण उपकरण है जो ऑप्टिकल पावर विनियमन और वास्तविक समय प्रदर्शन कार्यों को एकीकृत करता है, जिसका उपयोग मुख्य रूप से ऑप्टिकल संचार प्रणालियों में ऑप्टिकल सिग्नल की ताकत के सटीक नियंत्रण के लिए किया जाता है।
लगातार एडजस्टेबल एटेन्यूएशन: विभिन्न परीक्षण परिदृश्यों की आवश्यकताओं को पूरा करते हुए, 0-60dB या उससे भी व्यापक रेंज के भीतर एटेन्यूएशन समायोजन का समर्थन करता है।
वास्तविक समय प्रदर्शन: एक लिक्विड क्रिस्टल स्क्रीन या डिजिटल डिस्प्ले मॉड्यूल से लैस, यह वर्तमान एटेन्यूएशन मान, ऑप्टिकल पावर और अन्य पैरामीटर को सहज रूप से दिखाता है।
एटेन्यूएशन सटीकता: एटेन्यूएशन सटीकता ≤ ± 0.1 dB typ. (0 से 40 dB), सिग्नल विनियमन की सटीकता सुनिश्चित करता है।
| मॉडल # | U8310-40 | U8310-60 | U8320 |
| एटेन्यूएटर रेंज | 0 ~ 40 dB | 0~60 dB | 0~40 dB |
| तरंग दैर्ध्य रेंज | 1310 / 1490 /1550 /1610 nm | 850 nm | |
| इन्सर्शन लॉस | ≤ 1.2 dB | ≤ 1.8 dB | ≤ 1.5 dB |
| फाइबर प्रकार | मानक SMF | MMF 50/62.5 अनुकूली | |
| कनेक्टर प्रकार | FC/PC कनेक्टर | ||
| एटेन्यूएटर सटीकता | ≤ ± 0.1 dB typ. (0 ~ 40 dB) | ≤ ± 0.2 dB | |
| पुनरावृत्ति | ≤±0.015 dB | ≤±0.05 dB | |
| एटेन्यूएशन ट्रांज़िशन स्पीड | 0.1 ~ 50 dB/s | 0.1 ~ 35 dB/s | |
| ध्रुवीकरण निर्भर हानि | ≤0.25 dB (0 ~ 40 dB). | ||
| रिटर्न लॉस | ＞ 40 dB | ＞ 30 dB | |
| पुन: अंशांकन अवधि | 2 वर्ष | ||
| ऑपरेशन तापमान | 0～ +40℃ | ||
| भंडारण तापमान | -30～+80℃ | ||
| पावर | 100~240 V | ||
| आयाम | 245 mm W, 105 mm H, 320 mm D | ||
| वज़न | 2.0~5.0 kg | ||
विशिष्ट अनुप्रयोग परिदृश्य
ऑप्टिकल संचार प्रणालियों का परीक्षण
ऑप्टिकल मॉड्यूल विकास: ट्रांसमिटिंग एंड पर ऑप्टिकल पावर को समायोजित करें, रिसीवर की संवेदनशीलता और गतिशील रेंज का परीक्षण करें। उदाहरण के लिए, 400G/800G ऑप्टिकल मॉड्यूल के परीक्षण में, प्रदर्शन को सत्यापित करने के लिए विभिन्न एटेन्यूएशन परिदृश्यों का अनुकरण करना आवश्यक है।
DWDM सिस्टम डिबगिंग: गैर-रैखिक प्रभावों (जैसे चार-तरंग मिश्रण) से बचने के लिए प्रत्येक तरंग दैर्ध्य चैनल की शक्ति को संतुलित करें।
ऑप्टिकल फाइबर सेंसिंग नेटवर्क
वितरित ऑप्टिकल फाइबर सेंसिंग सिस्टम में, सिस्टम की स्थिति सटीकता और सिग्नल-टू-शोर अनुपात को सत्यापित करने के लिए एटेन्यूएटर को समायोजित करके विभिन्न दूरी पर सिग्नल एटेन्यूएशन का अनुकरण किया जाता है।
ऑप्टिकल उपकरणों का उत्पादन
ऑप्टिकल स्विच परीक्षण: इनपुट ऑप्टिकल पावर को समायोजित करें और ऑप्टिकल स्विच के विलुप्त होने के अनुपात और इन्सर्शन लॉस की स्थिरता का परीक्षण करें।
तरंग दैर्ध्य विभाजन मल्टीप्लेक्सर (WDM) उत्पादन: यह सुनिश्चित करने के लिए प्रत्येक चैनल के एटेन्यूएशन को कैलिब्रेट करें कि मल्टीप्लेक्सिंग/डीमल्टीप्लेक्सिंग प्रदर्शन मानकों को पूरा करता है।
वैज्ञानिक अनुसंधान और शिक्षा
विश्वविद्यालय की प्रयोगशालाओं का उपयोग ऑप्टिकल संचार पाठ्यक्रमों में प्रयोगों के लिए किया जाता है, जैसे ऑप्टिकल फाइबर और ऑप्टिकल नेटवर्क सिमुलेशन की संचरण विशेषताओं पर शोध।
