उत्पाद विवरण:
|
| वज़न: | 2.5 किलो | DIMENSIONS: | 245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी |
|---|---|---|---|
| एटेन्यूएटर रेंज: | 0 ~ 60 डीबी | Repeatability: | ≤±0.015 dB |
| ध्रुवीकरण निर्भर नुकसान: | ≤0.25 डीबी (0 ~ 40 डीबी) | प्रचालन तापमान: | 0 ~ + 40 ℃ |
| भंडारण तापमान: | -30 ~ + 80 ℃ |

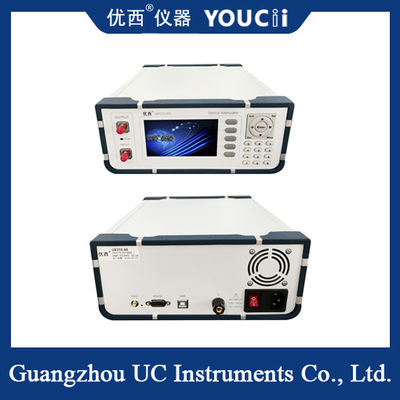

मल्टी-चैनल MEMS सिंगल-मोड ऑप्टिकल एटेन्यूएटर जल्दी शुरू होता है
प्रोग्रामेबल MEMS एटेन्यूएटर माइक्रो-इलेक्ट्रोमैकेनिकल सिस्टम (MEMS) तकनीक पर आधारित है। यह ऑप्टिकल सिग्नल की क्षीणन मात्रा के गतिशील समायोजन को प्राप्त करने के लिए इलेक्ट्रोस्टैटिक ड्राइव या थर्मल ड्राइव के माध्यम से माइक्रो-मिरर/लाइट-ब्लॉकिंग प्लेट की यांत्रिक गति को नियंत्रित करता है। इसके मुख्य लाभों में शामिल हैं:
उच्च परिशुद्धता और त्वरित प्रतिक्रिया
व्यापक तरंग दैर्ध्य कवरेज और कम नुकसान
लघुकरण और एकीकरण
कम बिजली की खपत और उच्च विश्वसनीयता
| मॉडल # | U8310-40 | U8310-60 | U8320 |
| एटेन्यूएटर रेंज | 0 ~ 40 डीबी | 0~60 डीबी | 0~40 डीबी |
| तरंग दैर्ध्य रेंज | 1310 / 1490 /1550 /1610 एनएम | 850 एनएम | |
| प्रविष्टि हानि | ≤ 1.2 डीबी | ≤ 1.8 डीबी | ≤ 1.5 डीबी |
| फाइबर प्रकार | मानक एसएमएफ | एमएमएफ 50/62.5 अनुकूली | |
| कनेक्टर प्रकार | एफसी/पीसी कनेक्टर | ||
| एटेन्यूएटर सटीकता | ≤ ± 0.1 डीबी typ. (0 ~ 40 डीबी) | ≤ ± 0.2 डीबी | |
| दोहराव | ≤±0.015 डीबी | ≤±0.05 डीबी | |
| क्षीणन संक्रमण गति | 0.1 ~ 50 डीबी/एस | 0.1 ~ 35 डीबी/एस | |
| ध्रुवीकरण निर्भर हानि | ≤0.25 डीबी (0 ~ 40 डीबी)। | ||
| वापसी हानि | ＞ 40 डीबी | ＞ 30 डीबी | |
| पुन: अंशांकन अवधि | 2 साल | ||
| ऑपरेशन तापमान | 0～ +40℃ | ||
| भंडारण तापमान | -30～+80℃ | ||
| पावर | 100~240 वी | ||
| आयाम | 245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी | ||
| वज़न | 2.0~5.0 किलो | ||
विशिष्ट अनुप्रयोग परिदृश्य
ऑप्टिकल संचार प्रणालियों का परीक्षण
ऑप्टिकल मॉड्यूल विकास: ट्रांसमिटिंग एंड पर ऑप्टिकल पावर को समायोजित करें, रिसीवर की संवेदनशीलता और गतिशील रेंज का परीक्षण करें। उदाहरण के लिए, 400G/800G ऑप्टिकल मॉड्यूल के परीक्षण में, प्रदर्शन को सत्यापित करने के लिए विभिन्न क्षीणन परिदृश्यों का अनुकरण करना आवश्यक है।
DWDM सिस्टम डिबगिंग: गैर-रैखिक प्रभावों (जैसे चार-तरंग मिश्रण) से बचने के लिए प्रत्येक तरंग दैर्ध्य चैनल की शक्ति को संतुलित करें। MEMS VOA 60dB की एक गतिशील रेंज का समर्थन करता है और C+L बैंड की क्षीणन आवश्यकताओं को कवर कर सकता है।
ऑप्टिकल नेटवर्क प्रबंधन
ऑप्टिकल स्वचालित लाभ विनियमन: ऑप्टिकल एम्पलीफायर (जैसे EDFA) में, सिस्टम के स्थिर संचालन को सुनिश्चित करने के लिए इनपुट/आउटपुट ऑप्टिकल पावर को वास्तविक समय में समायोजित किया जाता है।
ऑप्टिकल उपकरणों का उत्पादन
ऑप्टिकल स्विच परीक्षण: इनपुट ऑप्टिकल पावर को समायोजित करें और ऑप्टिकल स्विच के विलुप्त होने के अनुपात और प्रविष्टि हानि की स्थिरता का परीक्षण करें।
तरंग दैर्ध्य विभाजन मल्टीप्लेक्सर्स (WDM) का उत्पादन
ऑप्टिकल सेंसिंग का क्षेत्र
ऑप्टिकल सेंसर संवेदनशीलता समायोजन: ऑप्टिकल सिग्नल के क्षीणन को सटीक रूप से नियंत्रित करके, सेंसर की माप सटीकता और स्थिरता को अनुकूलित किया जाता है।
