उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | एसएफपी मूल्यांकन बोर्ड | नमूना: | U9604 |
|---|---|---|---|
| ब्रैंड: | YouCII | ओईएम: | उपलब्ध |
| एकल-टर्मिनल NRZ दर पर्वतमाला: | 10जी से 32जीबीपीएस | उपयोग: | क्यूएसएफपी+ और क्यूएसएफपी28 |
| प्रमुखता देना: | EVB SFP मूल्यांकन बोर्ड,QSFP28 SFP मूल्यांकन बोर्ड |
||
QSFP28 EVB SFP मूल्यांकन बोर्ड चार इनपुट और आउटपुट 10G से 32Gbps के साथ
यह उत्पाद QSFP+ और QSFP28 पैक किए गए सक्रिय मॉड्यूल के प्रदर्शन का मूल्यांकन करने के लिए डिज़ाइन किया गया है जिसमें प्रत्येक संचारण और प्राप्त करने वाले टर्मिनल में चार इनपुट/आउटपुट चैनल हैं।सिंगल-टर्मिनल NRZ दरें 10G ~ 32Gbps और PAM4 बॉड दरें 25GBoud ~ 28GBoud तक होती हैं।समर्थित मॉड्यूल में NRZ 40G और 100G उत्पाद शामिल हैं।और PAM4 50G, 100G, 200G उत्पाद, त्रुटि मीटर उपकरण, एटेन्यूएटर और ऑसिलोस्कोप उपकरण का उपयोग करते हुए, सक्रिय मॉड्यूल के ट्रांसमिशन प्रदर्शन संकेतक (जैसे आंखों की छवि से संबंधित संकेतक), रिसेप्शन प्रदर्शन संकेतक (जैसे संवेदनशीलता संकेतक), पढ़ने और लिखने के मॉड्यूल का मूल्यांकन करने के लिए EEPROM जानकारी, आदि।

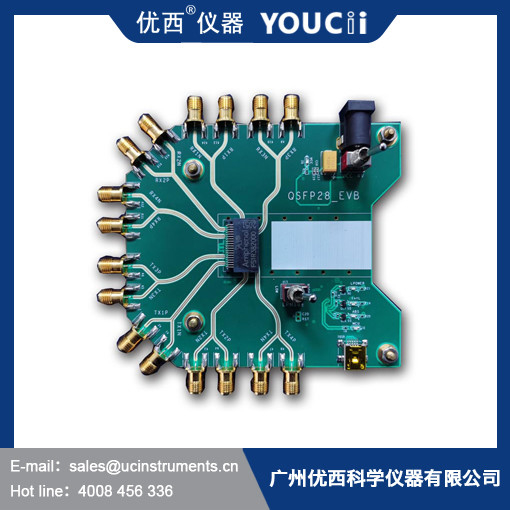

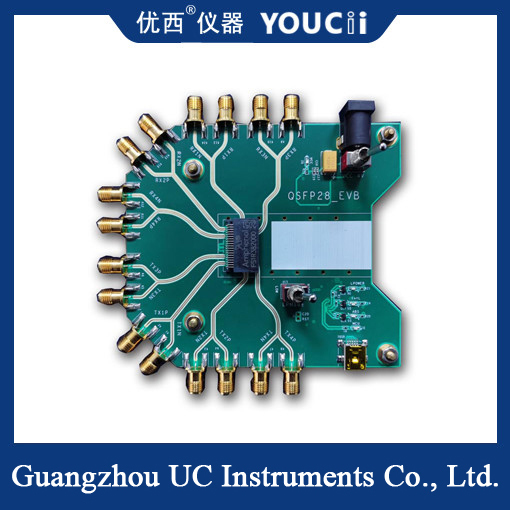

वास्तविक वस्तु नीचे दी गई तस्वीर में दिखाई गई है:
उत्पाद:
1.QSFP+QSFP28 पैकेज इंटरफ़ेस, QSFP+, QSFP28, PAM4 50G100G200G ऑप्टिकल मॉड्यूल के लिए उपयुक्त है।
2. समर्थन NRZ दर सीमा: 10.3125G ~ 32Gbps।
3.PAM4 बॉड दर 25GBd से 28GBd तक होती है
4. फोर-वे TX, फोर-वे RX इलेक्ट्रिकल इंटरफेस टाइप: 40GHz 2.92mm फीमेल, CML लेवल इनपुट/आउटपुट;
5, वर्तमान वास्तविक समय की निगरानी और अति-सुरक्षा का समर्थन करें।
6, बिजली आपूर्ति वोल्टेज विचलन परीक्षण का समर्थन करें, वोल्टेज रेंज 2.8 ~ 4.V समायोज्य है, न्यूनतम 3.0V और अधिकतम 3.6V वोल्टेज परीक्षण के साथ-साथ रीयल-टाइम वोल्टेज निगरानी, डिफ़ॉल्ट 3.3V के मॉड्यूल विचलन को पूरा करें आउटपुट, आउटपुट वोल्टेज के वर्तमान मॉड्यूल रीयल-टाइम समायोजन के अनुसार, यह सुनिश्चित करने के लिए कि विभिन्न भारों के तहत बिजली आपूर्ति वोल्टेज 10 एमवी की सीमा के भीतर स्थिर है।
7, औद्योगिक तापमान पर्यावरण अनुप्रयोग का समर्थन करें।
8. MCU I2C दर लगभग 100KHz है, और मॉड्यूल की EEPROM जानकारी को पढ़ने और लिखने के लिए MCU के माध्यम से डेटा को I2C में स्थानांतरित किया जाता है।
9, संचार मोड: यूएसबीएचआईडी, कोई ड्राइवर नहीं, सीधे डीएलएल एपीआई के माध्यम से मॉड्यूल और एमसीयू को I2C डेटा पढ़ें और लिखें।
तकनीकी संकेतक
| संख्या | संकेतक | अधिकतम | न्यूनतम | इकाई |
| 1 | आधार - सामग्री दर | 56 | 10.3125 | जीबीपीएस |
| 2 | समायोज्य आउटपुट आपूर्ति वोल्टेज | 4 | 2.8 | वी |
| 3 | विचलन वोल्टेज समायोजन परिशुद्धता | 5 | एमवी | |
| 4 | निगरानी वोल्टेज सटीकता | 5 | एमवी | |
| 5 | मॉनिटर करेंट | 2000 | 0 | एमए |
| 6 | वर्तमान सटीकता की निगरानी | 0.1 | एमए | |
| 7 | I2Cदर | 400 | 100 | किलोहर्ट्ज़ |
| 8 | बिजली की आपूर्ति वोल्टेज (बाहरी डीसी बिजली की आपूर्ति इनपुट वोल्टेज) | 5.5 | 4 | वी |
| 9 | परिचालन तापमान | 85 | -40 | डिग्री सेल्सियस |
| 10 | संचार मोड | यूएसबी छिपाई,फ्री ड्राइव | ||
| 11 | TX, RX इलेक्ट्रिकल इंटरफ़ेस प्रकार | 40GHz 2.92 मिमी महिला | ||
| 12 | इनपुट/आउटपुट स्तर मोड | सीएमएल | ||
