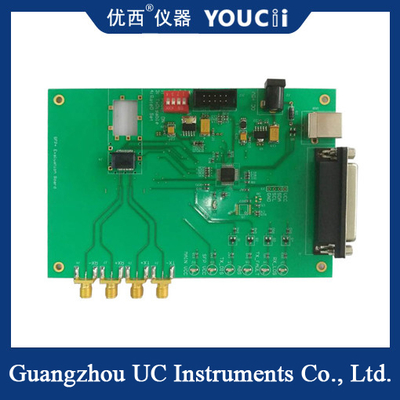

11.7G या कम गति के मॉड्यूल के साथ संगत 10G SFP मूल्यांकन बोर्ड

11.7G या कम गति के मॉड्यूल के साथ संगत 10G SFP बोर्ड

एसएफपी + टेस्ट बोर्ड और संचार इंटरफेस का प्रकार:

1. SFP + सिंगल चैनल टेस्ट बोर्ड समानांतर पोर्ट और USB संचार इंटरफ़ेस को अपनाता है।

2, समांतर बंदरगाह और यूएसबी दो प्रकार के संचार इंटरफ़ेस I2C अनुकरण करने के लिए, दर नियंत्रण 100 केबीपीएस है, उच्च और निम्न गति I2C मॉड्यूल के साथ संगत करना आसान है।

दो, एसएफपी + टेस्ट बोर्ड फ़ंक्शन:

1. एसएफपी + सिंगल चैनल टेस्ट बोर्ड में निम्नलिखित कार्य हैं: 11.7 जी और नीचे के सभी मॉड्यूल के साथ संगत;

2, I2C संचार प्राप्त करने के लिए समानांतर पोर्ट और USB दो प्रकार के संचार इंटरफ़ेस;हार्डवेयर नियंत्रण मॉड्यूल TxDisable और हार्डवेयर निगरानी LOS, TxFault स्थिति;

3, वास्तविक समय तापमान की निगरानी, ​​वास्तविक समय ट्रांसमीटर वर्तमान और वर्तमान माप निगरानी और overcurrent संरक्षण प्राप्त करना;आउटपुट वोल्टेज रेंज 2.9V से 3.8V तक है।आउटपुट वोल्टेज को लगातार समायोजित किया जा सकता है।यह मॉड्यूल के पुलिंग वोल्टेज के परीक्षण के लिए उपयुक्त है।

4, हार्डवेयर और सॉफ्टवेयर मॉड्यूल TxDisable और Power OnOFF (बिजली स्विचिंग), हार्डवेयर और सॉफ्टवेयर मनमाना स्वतंत्र नियंत्रण।

5. यूएसबी पोर्ट स्वतंत्र बिजली आपूर्ति का समर्थन करता है (जब ऑप्टिकल मॉड्यूल का वर्तमान 100 एमए से कम है)।

तृतीय।एहतियात:

1. ध्यान दें कि पीसीबीए बोर्ड के नीचे और पीछे भी डिवाइस हैं, इसलिए शॉर्ट सर्किट से बचने और बोर्ड को जलाने के लिए प्रवाहकीय वस्तुओं को पावर-ऑन टेस्ट पर नहीं रखा जाना चाहिए।

2, इनपुट वोल्टेज को 5V में समायोजित किया जाता है, वोल्टेज या रिवर्स को समायोजित न करें, ताकि बोर्ड को जलाया न जा सके।

3, 10G मॉड्यूल का परीक्षण करें, हाई-स्पीड सिग्नल TX का समर्थन करें, RX इलेक्ट्रिकल सिग्नल वायर को 18G फ्रीक्वेंसी सिग्नल केबल का समर्थन करने की आवश्यकता है।
