400G PAM4 सक्रिय मॉड्यूल परीक्षण बोर्ड का QSFP प्रदर्शन मूल्यांकन

400G PAM4 एक्टिव मॉड्यूल टेस्ट बोर्ड का QSFP प्रदर्शन मूल्यांकन

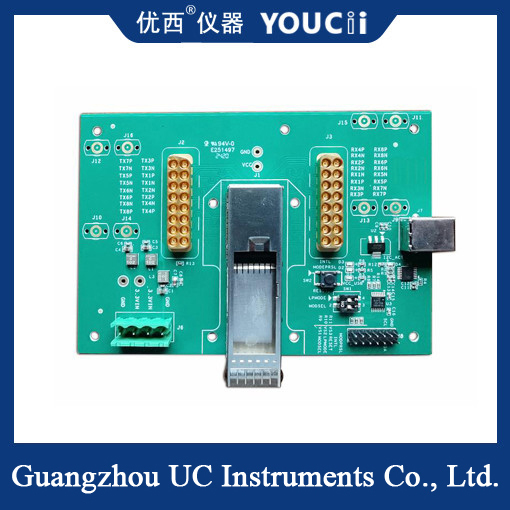

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positions. PAM4 बाउड दर 25GBoud से 28GBoud तक होती हैत्रुटि मीटर, एटेंचुएटर, ऑसिलोस्कोप और अन्य उपकरणों का उपयोग प्रसारण प्रदर्शन संकेतकों (जैसे आंख की छवि से संबंधित संकेतकों) का मूल्यांकन करने के लिए किया जाता है,प्रदर्शन संकेतक प्राप्त करना (जैसे संवेदनशीलता संकेतक), मॉड्यूल ईईपीआरओएम सूचनाओं को पढ़ता और लिखता है और इसी तरह।वास्तविक वस्तु नीचे दी गई तस्वीर में दिखाई गई हैः

QSFP-DD EVB 400G PAM4 एक्टिव मॉड्यूल टेस्ट बोर्ड का प्रदर्शन मूल्यांकन तकनीकी सूचकांक

उत्पाद की विशेषताएं

1. क्यूएसएफपीडीडी इंटरफेस को कैप्सूल करता है और क्यूएसएफपीडीडी 400जी पीएएम4 ऑप्टिकल मॉड्यूल पर लागू होता है।

2. PAM4 बाउड दर 25 GBD से 28 GBD तक होती है।

3. TX,RX विद्युत इंटरफेस प्रकारः 40GHz 2x8 मल्टी-कोएक्सियल कनेक्टर, CML स्तर इनपुट-आउटपुट कोएक्सियल कनेक्टर;

4, वास्तविक समय में वर्तमान निगरानी और अतिप्रवाह सुरक्षा का समर्थन करता है।

5, शक्ति आपूर्ति वोल्टेज विचलन परीक्षण का समर्थन करें, वोल्टेज रेंज 2.8 ~ 4.V समायोज्य है, न्यूनतम 3.0V और अधिकतम 3.6V वोल्टेज परीक्षण के मॉड्यूल विचलन को पूरा करें,साथ ही वास्तविक समय में वोल्टेज निगरानी, डिफ़ॉल्ट 3.3V आउटपुट, वर्तमान मॉड्यूल के अनुसार वास्तविक समय में आउटपुट वोल्टेज का समायोजन, यह सुनिश्चित करने के लिए कि विभिन्न भारों के तहत बिजली आपूर्ति वोल्टेज 10mV की सीमा के भीतर स्थिर है.

6, औद्योगिक तापमान वातावरण अनुप्रयोग का समर्थन करता है।
