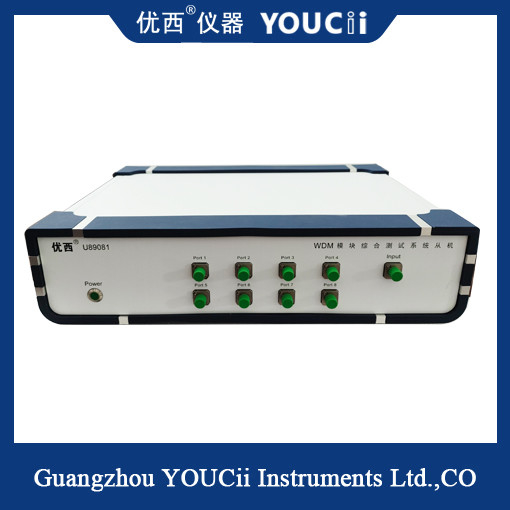

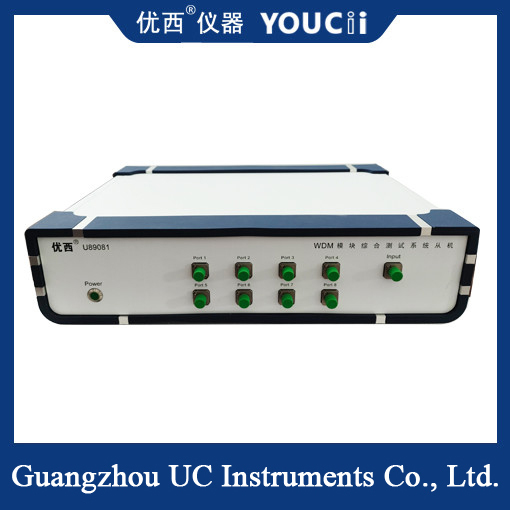

डीडब्ल्यूडीएम मॉड्यूल स्कैन और बिंदु परीक्षण एकीकृत परीक्षण प्रणाली

DWDM मॉड्यूल स्कैन और पॉइंट टेस्ट इंटीग्रेटेड टेस्ट सिस्टम

सिस्टम अवलोकन:

   यह सिस्टम DWDM, AWG, MWDM, LWDM आदि जैसे कम वर्किंग वेवलेंथ वाले मल्टी-चैनल उत्पादों के लिए डिज़ाइन किया गया है।सिस्टम पारंपरिक एडजस्टेबल लाइट सोर्स + मल्टी-चैनल ऑप्टिकल पावर मीटर के स्कैनिंग मोड को पॉइंट लाइट सोर्स (ITU) + ऑप्टिकल पावर मीटर के साथ एकीकृत करता है, जो उत्पाद के समग्र परीक्षण में प्रभावी ढंग से सुधार करता है दक्षता, उपकरण इनपुट लागत, श्रम लागत कम करें।

   इसके अतिरिक्त, स्टेशन उपकरण स्थान को संपीड़ित करने, स्टेशन की स्वच्छता में सुधार करने के लिए ऑप्टिकल बॉक्स का उपयोग। परीक्षण प्रक्रिया में, सिस्टम स्वचालित और संसाधित होता है, जो कर्मचारियों के प्रशिक्षण और एंटी-स्टे और एंटी-त्रुटि के लिए अनुकूल है।

कार्य सिद्धांत:

   उत्पाद प्रकार के अनुसार, एडजस्टेबल लाइट सोर्स और ITU लाइट सोर्स के विभिन्न बैंड का चयन किया जाता है, और संबंधित उत्पाद के परीक्षण विनिर्देशों को सेट किया जाता है। संचालन करते समय, पॉइंट माप के लिए इंस्ट्रूमेंटेशन सर्वर प्रत्येक पैरामीटर पर आधारित होता है। क्लाइंट का अनुरोध सर्वर के संसाधनों को प्रभावी ढंग से शेड्यूल करने के लिए एल्गोरिदम तंत्र का उचित उपयोग करता है, जो स्कैनिंग पैरामीटर सिस्टम के लिए वास्तविक अर्थों में वास्तविक समय समानांतर स्कैनिंग का एहसास कर सकता है।

   सभी पैरामीटर का परीक्षण करने के बाद, सिस्टम परीक्षण डेटा का विश्लेषण, सहेजता है और स्वचालित रूप से निर्धारित करता है, और परीक्षण कार्यक्रम इंटरफ़ेस पर परीक्षण परिणाम प्रदर्शित करता है।

फ़ंक्शन परिचय:

1. DWDM, AAWG, MWDM, LWDM और मल्टी-चैनल मॉड्यूल उत्पादों की अन्य श्रेणियों के लिए उपयुक्त;

2. परीक्षण पैरामीटर IL, RL, PDL, CWL@NdB, BW, रिपल और अन्य पारंपरिक पैरामीटर;

3. परीक्षण डेटा और परिणामों को बनाए रखें, कस्टम शिपमेंट रिपोर्ट तैयार करें और प्रिंट करें;

4. मापे गए उत्पादों के अनुसार, इंस्ट्रूमेंट हार्डवेयर का चयन करें, परीक्षण विनिर्देशों और प्रक्रियाओं को परिभाषित करें;

5. कई स्टेशनों का विस्तार करने और मल्टी-टेम्परेचर परीक्षण का समर्थन करने के लिए समर्थन;

6. सिस्टम को ग्राहकों की वास्तविक आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

परीक्षण सिद्धांत:
