उत्पाद विवरण:
|
| Data rate range: | 25~29 Gbps/Gbaud | Optical input range (determined by module sensitivity): | -12~3 dBm |
|---|---|---|---|
| Clock recovery output frequency division ratio: | 2 / 4 / 8 / 16 / 64 / 256 | CML clock differential output amplitude: | 200~800mVpp |
| प्रमुखता देना: | एनआरजेड सिग्नल क्लॉक रिकवरी मॉड्यूल,PAM4 क्लॉक रिकवरी मॉड्यूल |
||

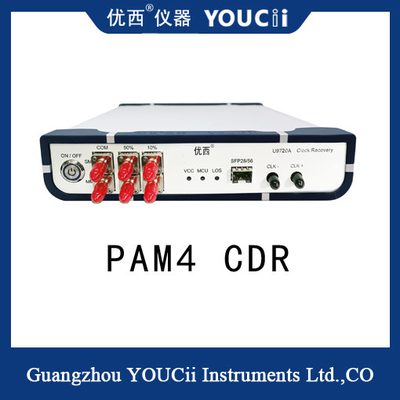

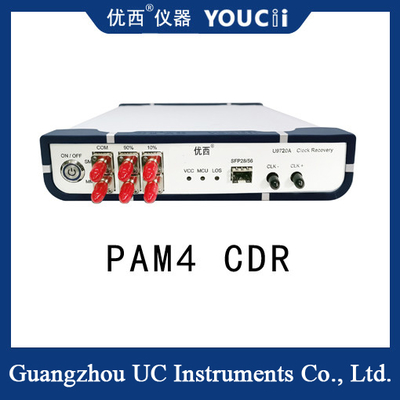

32Gbaud PAM4 CDR क्लॉक रिकवरी मॉड्यूल NRZ और PAM4 सिग्नलों के लिए समर्थन
U9720A 32G क्लॉक रिकवरी मीटर एक उच्च-प्रदर्शन परीक्षण उपकरण है जिसे उन परीक्षण वातावरणों में क्लॉक रिकवरी सिग्नल प्रदान करने के लिए डिज़ाइन किया गया है जहाँ कोई ट्रिगर क्लॉक नहीं है। यह क्षमता इसे बिना क्रॉसओवर क्लॉक आउटपुट के डिवाइस अंडर टेस्ट (DUT) पर ऑप्टिकल आई मैप परीक्षण करने में सक्षम बनाती है, खासकर PON अनुप्रयोगों में ऑप्टिकल नेटवर्क डिवाइस या BOB उत्पाद परीक्षण परिदृश्यों के परीक्षण में।
क्लॉक रिकवरी डिवाइस में पारंपरिक SFP28/56, SR, LR और BIDI ऑप्टिकल मॉड्यूल तक आसान पहुंच के लिए एक SFP28/56 ऑप्टिकल पोर्ट है। चाहे वह NRZ सिग्नल हो या PAM4 सिग्नल, U9720A 32G क्लॉक रिकवरी डिवाइस इसे प्रभावी ढंग से संभाल सकता है। इसका कार्य सिद्धांत मुख्य रूप से ऑप्टिकल सिग्नल को एक विद्युत सिग्नल में परिवर्तित करना है, और विद्युत सिग्नल से क्लॉक निकालना है, और फिर ऑसिलोस्कोप के ट्रिगर सिग्नल के रूप में क्लॉक सिग्नल आउटपुट करना है।
विशिष्टता
| नहीं। | तकनीकी सूचकांक | अधिकतम | न्यूनतम | इकाई |
| 1 | डेटा दर सीमा | 29 | 25 | Gbps/Gbaud |
| 2 | तरंग दैर्ध्य सीमा (सिंगल मोड/मल्टी-मोड मॉड्यूल द्वारा निर्धारित) | 1650 | 800 | एनएम |
| 3 | ऑप्टिकल इनपुट रेंज (मॉड्यूल संवेदनशीलता द्वारा निर्धारित) | +3 | -12 | डीबीएम |
| 4 | क्लॉक रिकवरी आउटपुट आवृत्ति विभाजन अनुपात | 2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 | आउटपुट विद्युत क्लॉक आयाम | 500 (विशिष्ट मान) | mVpp | |
| 6 | CML क्लॉक विभेदक आउटपुट आयाम | 800 | 200 | mVpp |
| 7 | क्लॉक आउटपुट जिटर यादृच्छिक रूप से | 800 | 300 | fs |
| 8 | क्लॉक आवृत्ति (उदाहरण के रूप में 28.1Gbps) | 14.05 | 0.11 | GHz |
| 9 | आंतरिक सिग्नल हानि का पता लगाना (LOS) | 128 (अधिभार) | 5 (संवेदनशीलता) | mV |
| 10 | बिजली की आपूर्ति वोल्टेज (बाहरी बिजली इनपुट वोल्टेज) | 5.5 | 4 | V |
| 11 | ऑपरेटिंग तापमान | 70 | 10 | ℃ |
| 12 | अनुकूली मॉड्यूल प्रकार (NRZ और PAM4 सिग्नल का समर्थन करता है) | SFP28/56,SR,LR,BIDI | ||
