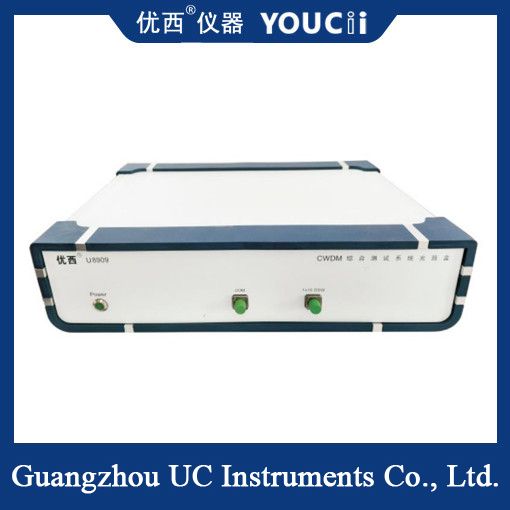

सीडब्ल्यूडीएम मॉड्यूल स्कैनिंग और स्पॉट माप एकीकृत प्रणाली

सीडब्ल्यूडीएम मॉड्यूल स्कैनिंग और स्पॉट माप एकीकृत प्रणाली

प्रणाली का अवलोकनः

यह प्रणाली सीडब्ल्यूडीएम, एमडब्ल्यूडीएम, एलडब्ल्यूडीएम और अन्य बहु-चैनल पूर्ण-तरंग उत्पादों के लिए डिज़ाइन की गई एक व्यापक परीक्षण प्रणाली है।प्रणाली पारंपरिक ASE+OSA स्कैनिंग मोड और बिंदु प्रकाश स्रोत प्लस पावर मीटर के बिंदु माप मोड को एकीकृत करती है, प्रभावी ढंग से उत्पाद की समग्र परीक्षण दक्षता में सुधार और उपकरण इनपुट लागत और श्रम लागत को कम करने के लिए।स्टेशन की स्वच्छता में सुधारपरीक्षण प्रक्रिया में, प्रणाली को स्वचालित और संसाधित किया जाता है, जो कर्मचारियों के प्रशिक्षण और एंटी-स्टे और एंटी-एरर के लिए अनुकूल है।

कार्य सिद्धांत:

ASE (SLED), OSA, बिंदु प्रकाश स्रोत और ध्रुवीकरण नियंत्रक को परीक्षण किए जाने वाले उत्पाद प्रकार के अनुसार कॉन्फ़िगर करें, और संबंधित उत्पाद के परीक्षण विनिर्देशों को सेट करें। संचालन के दौरान,प्रत्येक स्टेशन को बिंदु माप मापदंडों के लिए स्वतंत्र रूप से पूरा किया जाता है

स्कैनिंग मापदंडों के लिए, उपकरण सर्वर प्रत्येक क्लाइंट के अनुरोध के अनुसार स्कैन करने के लिए FIFO के तंत्र के अनुसार OSA को नियंत्रित करता है। सभी मापदंडों का परीक्षण करने के बाद,प्रणाली परीक्षण डेटा को विभाजित करती है, स्वचालित रूप से सहेजें और निर्धारित करें, और परीक्षण कार्यक्रम इंटरफ़ेस पर परीक्षण परिणाम प्रदर्शित करें।

परिचय को हाइलाइट करें:

1परीक्षण दक्षता में सुधारः उत्पाद को केवल एक बार कनेक्ट करने की आवश्यकता है, वायरिंग की संख्या को कम करें, स्वचालित पैरामीटर परीक्षण;

2परीक्षण लागत को कम करनाः कर्मचारियों के प्रशिक्षण समय को कम करना, उपकरण और कर्मियों के इनपुट को कम करना;

3सुविधाजनक ऑन-साइट प्रबंधनः मानक एकीकृत ऑप्टिकल पथ बॉक्स, कम स्थान, सरल ऑप्टिकल पथ कनेक्शन;

4. प्रणाली त्रुटि रोकथामः ऑपरेटर संकेत के अनुसार काम करता है, ऑपरेशन आइटम कम हैं, प्रणाली स्वचालित रूप से निर्धारित और गणना करती है;

5. परीक्षण मापदंड व्यापकः सहित आईएल, आरएल, पीडीएल, आईएसओ,. सीडब्ल्यूएल, बीडब्ल्यू, रिपल WDM सूचकांक जैसे;

6परीक्षण परिणामों का वर्गीकरण: उत्पादन की वास्तविक आवश्यकताओं के अनुसार कई उत्पाद स्तरों को परिभाषित करें;

7परीक्षण डेटा की ट्रेस करने की क्षमताः डेटा को डेटाबेस और स्थानीय में रखा जाता है और रिकॉर्ड को लंबे समय तक ट्रेस किया जा सकता है।

8एफआईएस/एमईएस प्रणाली के साथ संयुक्तः सही अर्थों में कागज रहित प्राप्त किया जा सकता है।

परीक्षण सिद्धांतः
