उत्पाद विवरण:
|
| Data rate: | 1.25~56 Gbps | Accuracy of tension voltage regulation: | 5 mV |
|---|---|---|---|
| Monitoring current accuracy: | 0.1 mA | Power supply voltage: | 4~5.5 V |
| Operating temperature: | -40~85 °C | Communication mode: | USB HID, no drive |
| प्रमुखता देना: | एसएफपी इन्कैप्सुलेशन इंटरफेस,ऑप्टिकल मॉड्यूल एसएफपी इन्कैप्सुलेशन इंटरफेस |
||
SFP एन्कैप्सुलेशन इंटरफ़ेस पारंपरिक SFP अन्य ऑप्टिकल मॉड्यूल के लिए लागू

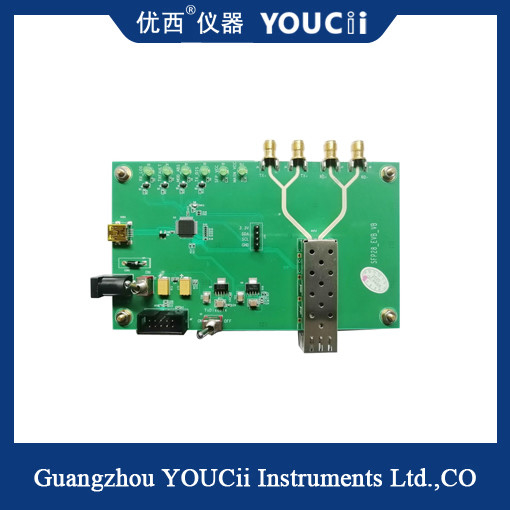

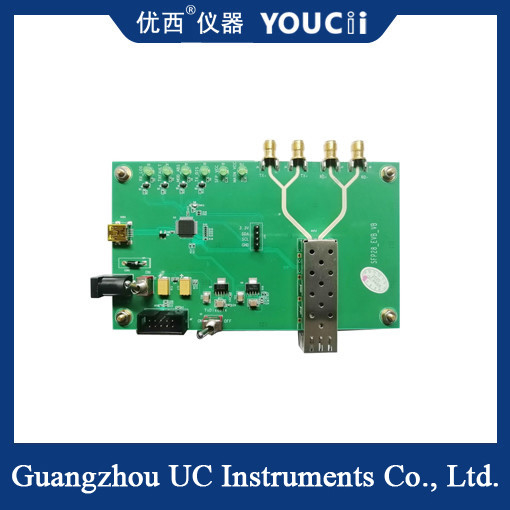

U9603 टेस्ट बोर्ड SFP पैकेजों के लिए एक समर्पित सक्रिय मॉड्यूल परीक्षण डिवाइस है। यह सक्रिय मॉड्यूल के ट्रांसमिटिंग प्रदर्शन संकेतकों (जैसे आई-ग्राफ से संबंधित संकेतक) और प्राप्त करने वाले प्रदर्शन संकेतकों (जैसे संवेदनशीलता संकेतक) का मूल्यांकन करने के लिए त्रुटि डिटेक्टर, एटेन्यूएटर और ऑसिलोस्कोप जैसे उपकरणों का उपयोग करता है। इसके अतिरिक्त, यह मॉड्यूल EEPROM जानकारी पढ़ और लिख सकता है, आदि।
U9603 टेस्ट बोर्ड विभिन्न प्रकार के SFP पैकेज्ड इंटरफेस का समर्थन करता है, जिसमें नियमित SFP, SFP+, SFP28, SFP56 और 1.25Gbps से 56Gbps तक की अन्य दरें शामिल हैं। इसका TX, RX विद्युत इंटरफ़ेस प्रकार 40GHz 2.92mm महिला है, जो वास्तविक समय में वर्तमान निगरानी और ओवरकुरेंट सुरक्षा का समर्थन करता है। साथ ही, इसमें बिजली आपूर्ति वोल्टेज पुल ऑफ टेस्ट फ़ंक्शन भी है, वोल्टेज रेंज 2.8V से 4.0V तक समायोज्य है, जो मॉड्यूल पुल ऑफ न्यूनतम 3.0V और अधिकतम 3.6V वोल्टेज दबाव परीक्षण को पूरा कर सकता है। इसके अतिरिक्त, यह औद्योगिक तापमान वातावरण अनुप्रयोगों का भी समर्थन कर सकता है, और लगभग 100KHz डेटा पढ़ने और लिखने के MCU I2C दर है।
विशिष्टता
| नहीं। | सूचकांक | अधिकतम | न्यूनतम | इकाई |
| 1 | डेटा दर | 56 | 1.25 | Gbps |
| 2 | समायोज्य आउटपुट आपूर्ति वोल्टेज | 4 | 2.8 | V |
| 3 | तनाव वोल्टेज विनियमन की सटीकता | 5 | mV | |
| 4 | निगरानी वोल्टेज सटीकता | 5 | mV | |
| 5 | निगरानी वर्तमान | 1000 | 0 | mA |
| 6 | निगरानी वर्तमान सटीकता | 0.1 | mA | |
| 7 | I2C दर | 400 | 100 | KHz |
| 8 | बिजली आपूर्ति वोल्टेज (बाहरी डीसी बिजली इनपुट वोल्टेज) | 5.5 | 4 | V |
| 9 | ऑपरेटिंग तापमान | 85 | -40 | °C |
| 10 | संचार मोड | USB HID, कोई ड्राइव नहीं। | ||
| 11 | TX,RX विद्युत इंटरफ़ेस प्रकार | 40GHz 2.92mm महिला | ||
| 12 | इनपुट/आउटपुट स्तर प्रकार | CML | ||
