उत्पाद विवरण:
|
| आधार - सामग्री दर: | 25 ~ 28 जीबीडी | तनाव वोल्टेज विनियमन की सटीकता: | 5 एमवी |
|---|---|---|---|
| निगरानी वोल्टेज सटीकता: | 5 एमवी | संचार मोड: | USB HID, कोई ड्राइव नहीं. |
| इनपुट/आउटपुट स्तर मोड: | सीएमएल | अधिकतम समर्थित बिजली की खपत: | 25 डब्ल्यू |
| प्रमुखता देना: | मूल्यांकन 400G PAM4 सक्रिय मॉड्यूल,मूल्यांकन सक्रिय मॉड्यूल,QSFPDD पैकेज सक्रिय मॉड्यूल |
||

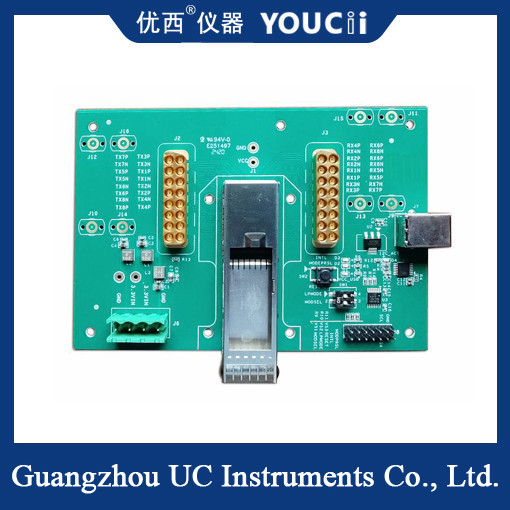

QSFPDD पैकेज में 400G PAM4 सक्रिय मॉड्यूल प्रदर्शन मूल्यांकन परीक्षण बोर्ड
U9608 परीक्षण बोर्ड विभिन्न उन्नत कार्यों के साथ एक परीक्षण उपकरण है। यहाँ U9608 परीक्षण बोर्ड की कुछ प्रमुख विशेषताएं दी गई हैंः
1. पैकेज इंटरफ़ेस: यह QSFPDD पैकेज इंटरफ़ेस को अपनाता है, विशेष रूप से QSFPDD 400G PAM4 ऑप्टिकल मॉड्यूल के लिए उपयुक्त है।
2बाउड दर समर्थनः U9608 परीक्षण बोर्ड 25GBd से 28GBd तक PAM4 बाउड दरों का समर्थन करता है।
3विद्युत इंटरफेस प्रकारः TX और RX के विद्युत इंटरफेस के लिए, यह एक 40GHz 2x8 बहु-सहज कनेक्टर का उपयोग करता है और इनपुट और आउटपुट के लिए CML स्तरों का उपयोग करता है।
4वर्तमान और वोल्टेज की निगरानीः परीक्षण बोर्ड वास्तविक समय में वर्तमान की निगरानी और अधिभार संरक्षण का समर्थन करता है। इसके अलावा यह आपूर्ति वोल्टेज के पुल परीक्षण का समर्थन करता है,और वोल्टेज रेंज 2 से समायोजित किया जा सकता है.8V से 4.0V. इसका मतलब है कि यह मॉड्यूल खींच के न्यूनतम 3.0V और अधिकतम 3.6V वोल्टेज दबाव परीक्षण को पूरा कर सकता है। साथ ही इसमें वोल्टेज रीयल-टाइम मॉनिटरिंग फ़ंक्शन भी है,डिफ़ॉल्ट आउटपुट 3 है.3V, और आउटपुट वोल्टेज वास्तविक समय में वर्तमान मॉड्यूल के वर्तमान के अनुसार समायोजित किया जाता है, यह सुनिश्चित करने के लिए कि विभिन्न भारों के तहत, आपूर्ति वोल्टेज का स्थिर परिवर्तन सीमा 10mV के भीतर है.
5तापमान अनुकूलन क्षमताः U9608 परीक्षण बोर्ड औद्योगिक ग्रेड तापमान पर अनुप्रयोगों का समर्थन करता है, जो इसकी उत्कृष्ट पर्यावरण अनुकूलन क्षमता को दर्शाता है।
6.एमसीयू और संचार: परीक्षण बोर्ड पर एमसीयू आई2सी दर लगभग 100KHz है। डेटा एमसीयू के माध्यम से आई2सी रीड/राइट मॉड्यूल की ईईपीआरओएम जानकारी में स्थानांतरित किया जाता है।संचार मोड USB HID का उपयोग करता है, कोई ड्राइवर की आवश्यकता नहीं है, और I2C डेटा सीधे डीएलएल एपीआई के माध्यम से मॉड्यूल और एमसीयू में पढ़ा और लिखा जा सकता है।
विनिर्देश
| नहीं। | सूचकांक | अधिकतम | मिन | इकाई |
| 1 | डेटा दर | 28 | 25 | जीबीडी |
| 2 | समायोज्य आउटपुट आपूर्ति वोल्टेज | 4 | 2.8 | वी |
| 3 | तनाव वोल्टेज विनियमन की सटीकता | 5 | mV | |
| 4 | निगरानी वोल्टेज की सटीकता | 5 | mV | |
| 5 | निगरानी करंट | 4000 | 0 | mA |
| 6 | वर्तमान सटीकता की निगरानी | 0.1 | mA | |
| 7 | I2C दर | 400 | 100 | KHz |
| 8 | बिजली आपूर्ति वोल्टेज (बाहरी सीसी पावर इनपुट वोल्टेज) | 5.5 | 4 | वी |
| 9 | परिचालन तापमान | 85 | -40 | °C |
| 10 | संचार मोड | USB HID, कोई ड्राइव नहीं। | ||
| 11 | TX,RX विद्युत इंटरफेस प्रकार | 40GHz 2x8 मल्टी-कोएक्सियल कनेक्टर्स | ||
| 12 | इनपुट/आउटपुट स्तर मोड | सीएमएल | ||
| 13 | अधिकतम समर्थित बिजली की खपत | 25W | ||
